Fiber laser HD-F (HD-FL)

  • certifikát CE
  • dva automaticky výmenné pracovné stoly s rozmermi 3000 x 1500, 4000 x 2000 alebo 6000 x 2000 mm
  • Fiber ( vláknový ) zdroj laseru IPG YLS 2 kW, 3 kW, 4 kW, 6 kW, 8 kW, 10 kW, 12 kW a 15 kW
  • CNC riadiaci systém SIEMENS Sinumerik 840D
  • PC softvér Lantek pre prípravu páliacich programov so systémom „auto nesting“
  • automatická rezacia hlava PRECITEC Procutter s diagnostikou
  • účinný systém odsávania, výkonný filter, chladič
  • centrálny mazací systém,  klimatizácia elektrického rozvádzača

Máte otázku? Poradím Vám

Marek Rybár
+421 905 433 567
marek.rybar@ipecon.sk

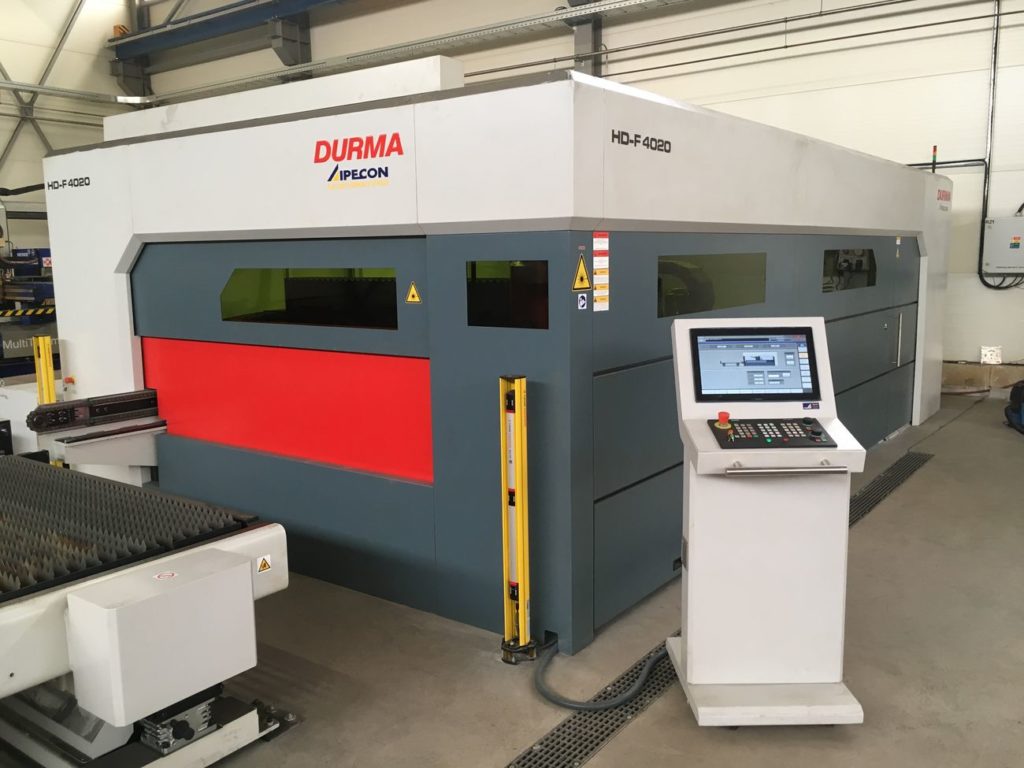

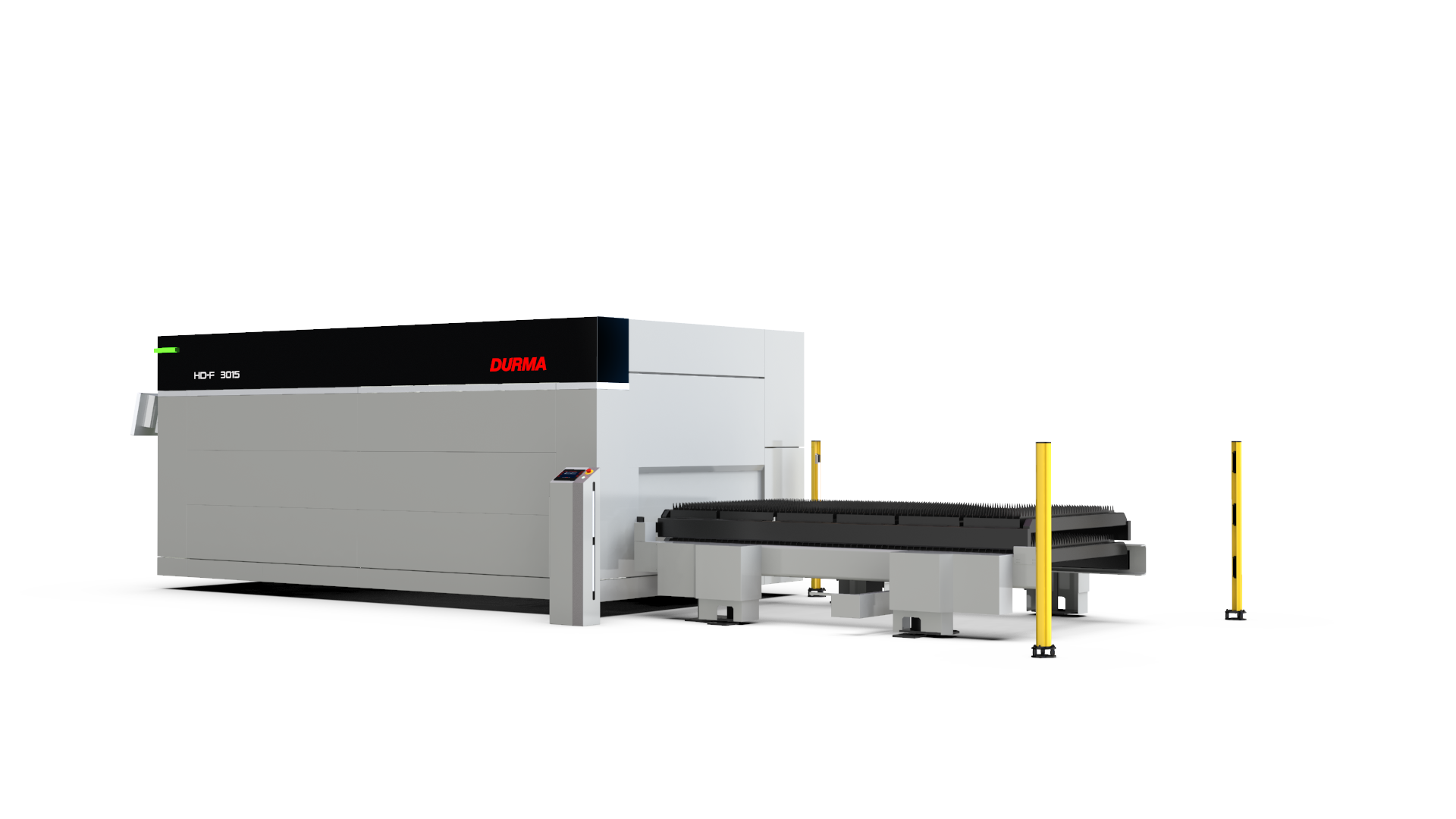

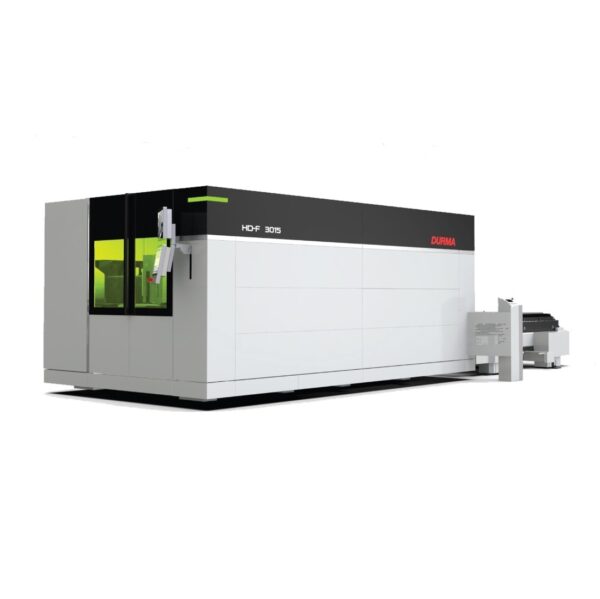

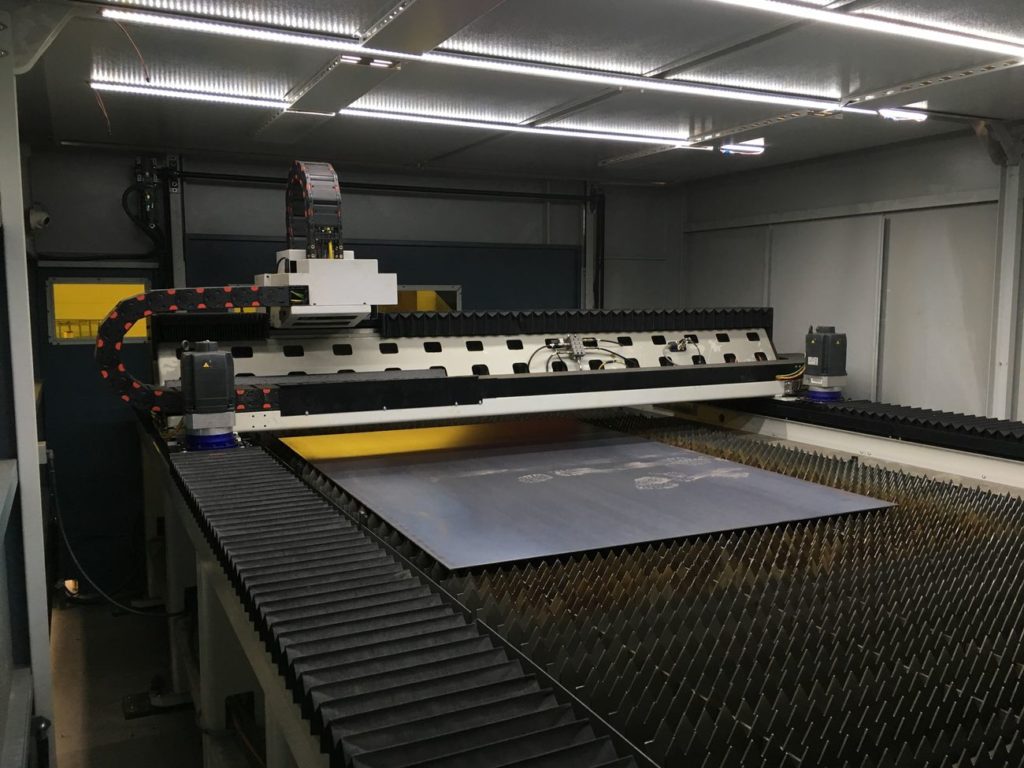

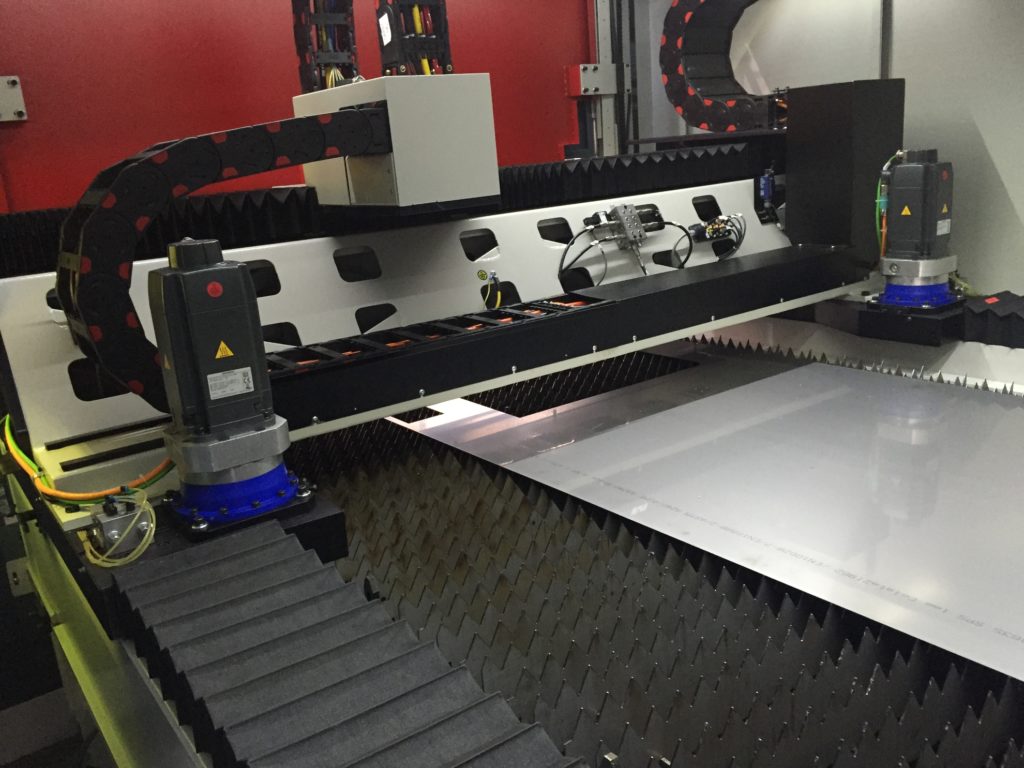

2D vysokorýchlostný laserový rezací stroj radu HD-F je výkonný stroj s nízkou spotrebou elektrickej energie na  rýchle, presné a kvalitné rezanie rôznych materiálov rôznych hrúbok.  Vysoká tuhosť a pevnosť konštrukcie stroja umožňuje naplno uplatniť princíp „lietajúcej optiky“, t.j. rezaný materiál je položený na pracovnom stole a laserová rezacia hlava sa pohybuje vysokou rýchlosťou v smere osí X, Y a Z. Polohovanie rezacej hlavy je zabezpečené servomotormi SIEMENS s presnosťou polohovania a opakovateľnosti polohovania ± 0,05 mm. Vo vyhotovení HD-FL je polohovanie hlavy zabezpečené lineárnymi motormi SIEMENS (voliteľné príslušenstvo) s  presnosťou polohovania a opakovateľnosti polohovania ± 0,03 mm. Dva výmenné stoly umožňujú maximalizovať produktivitu a minimalizovať manipulačné časy. Automatický dopravník odpadu umožňuje odstránenie odpadu bez prerušenia rezacieho procesu.

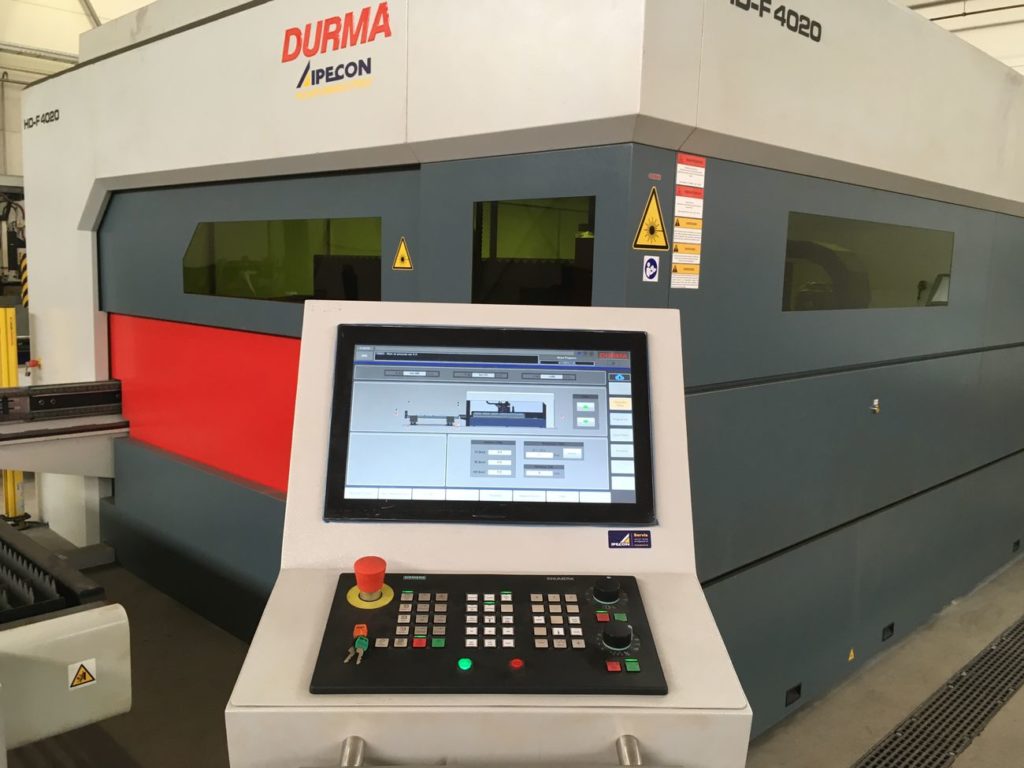

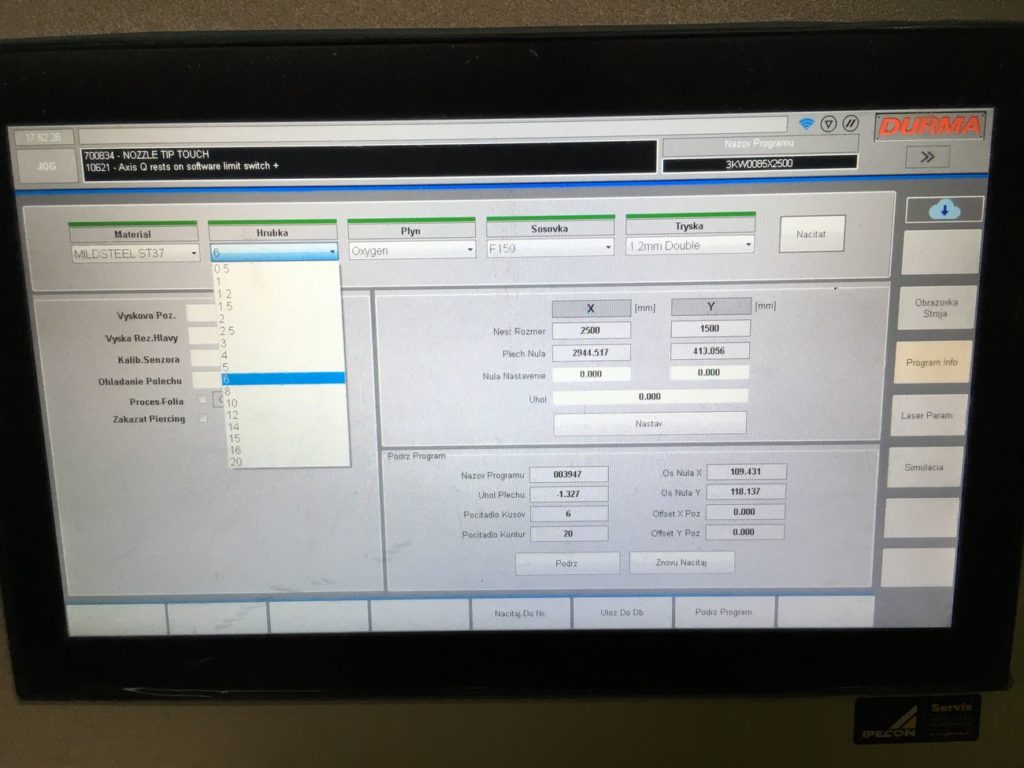

Riadiaci systém Sinumerik 840D od firmy SIEMENS je umiestnený na mobilnom paneli.  Databáza obsahuje rezacie parametre  pre konštrukčnú oceľ, nerezovú oceľ, hliník, meď a mosadz. CAD/CAM softvér umožňuje prípravu páliacich programov z DWG/DXF výkresov. NC kódy sú generované s ohľadom na optimálne využitie plechu a pracovného času, prechod medzi produktmi je realizovaný najkratšou cestou.

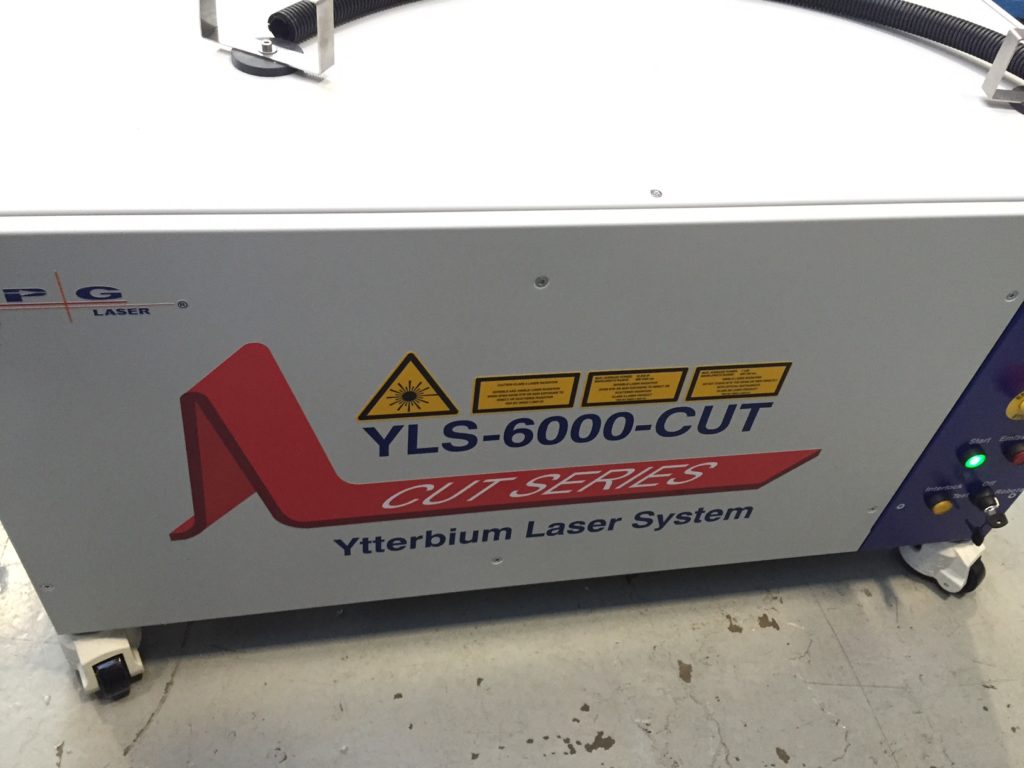

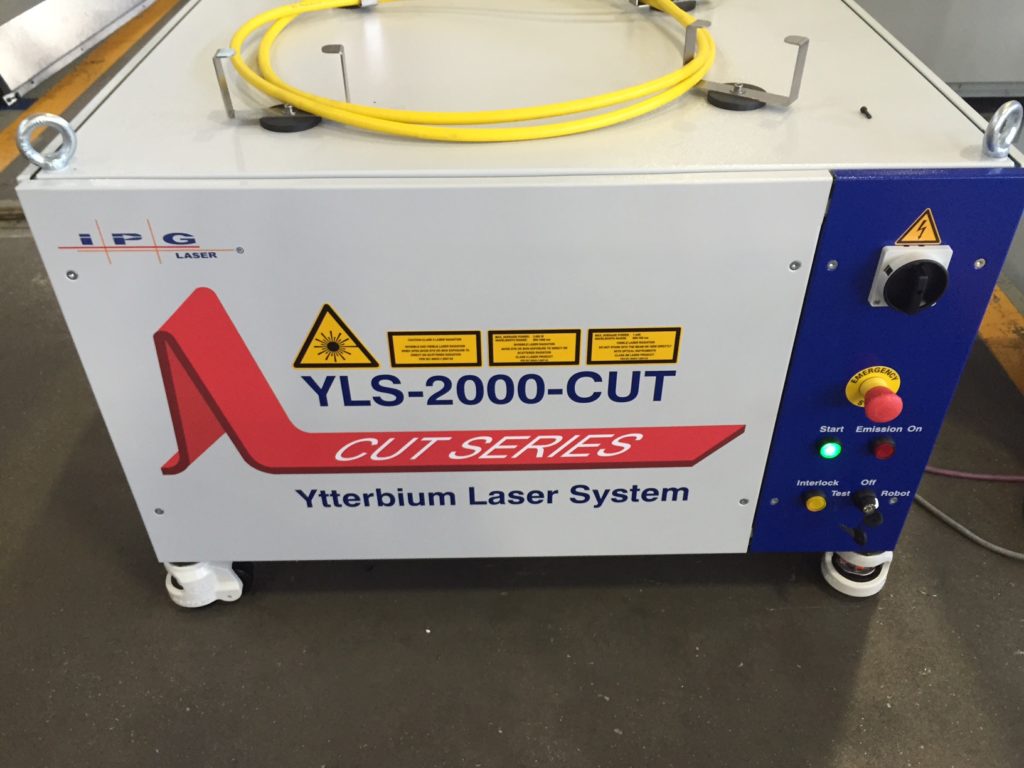

Laserový lúč generuje Fiber (vláknový) zdroj laseru od firmy IPG.  Ako aktívne prostredie sú použité optické vlákna.  Energia je do vlákna čerpaná pomocou sady na vlákno priamo naviazaných polovodičových diód.  Vlákna sú pomocou vláknového zlučovača napojené do aktívneho prostredia, yterbiového vlákna. Vláknové kontinuálne lasery sa vyznačujú vysokou účinnosťou, pri nízkom príkone. Spoločnosť IPG je lídrom na trhu.

Špičková rezacia  hlava Precitec  je plne automatická, je vybavená systémom senzorov, ktoré monitorujú rezací proces. Štyri LED diódy umiestnené priamo na rezacej hlave nepretržite vizuálne informujú obsluhu o tlaku, teplote, pohone a o čistote krycieho skla.  Hlavu je cez Bluetooth možno pripojiť na mobilný telefón s aplikáciou Precitec a tak sledovať a zaznamenávať podrobnejšie stavy počas prevádzky hlavy. Rám stroja je konštruovaný tak, aby umožňoval dokonale odvádzať spaliny z rezania z jednotlivých sekcii stola do výkonného vzduchového filtra.

Lineárne motory SIEMENS (voliteľné príslušenstvo) sú špičkovou modernou technológiou využívanou pre pohyb osí moderných, rýchlych a presných CNC strojov, kde je kladený dôraz na vysokú dynamiku pohybu a presnosť. Motory vykonávajú rýchly a presný pohyb osí bez mechanických prevodov. Jedna časť lineárnych motorov (rotor) je inštalovaná na pohyblivých častiach. Druhá časť (stator) je súčasťou pohybových dráh.

Integrovaný diagnostický koncept umožňuje identifikovať prípadnú poruchu na stroji na diaľku. Pre aktivovanie tejto služby je potrebné len pripojiť riadiaci systém na internet a v prípade potreby konzultácie, prípadne poruchy stroja je servisný technik schopný stroj plne ovládať a nastavovať na diaľku.

Video

Štandardné vybavenie

  • riadiaca jednotka Sinumerik 840D od SIEMENS pre komfortné ovládanie stroja
  • PC softvér Lantek alebo Metalix pre prípravu programov s automatickým rozmiestnením výrobkov „auto nesting“

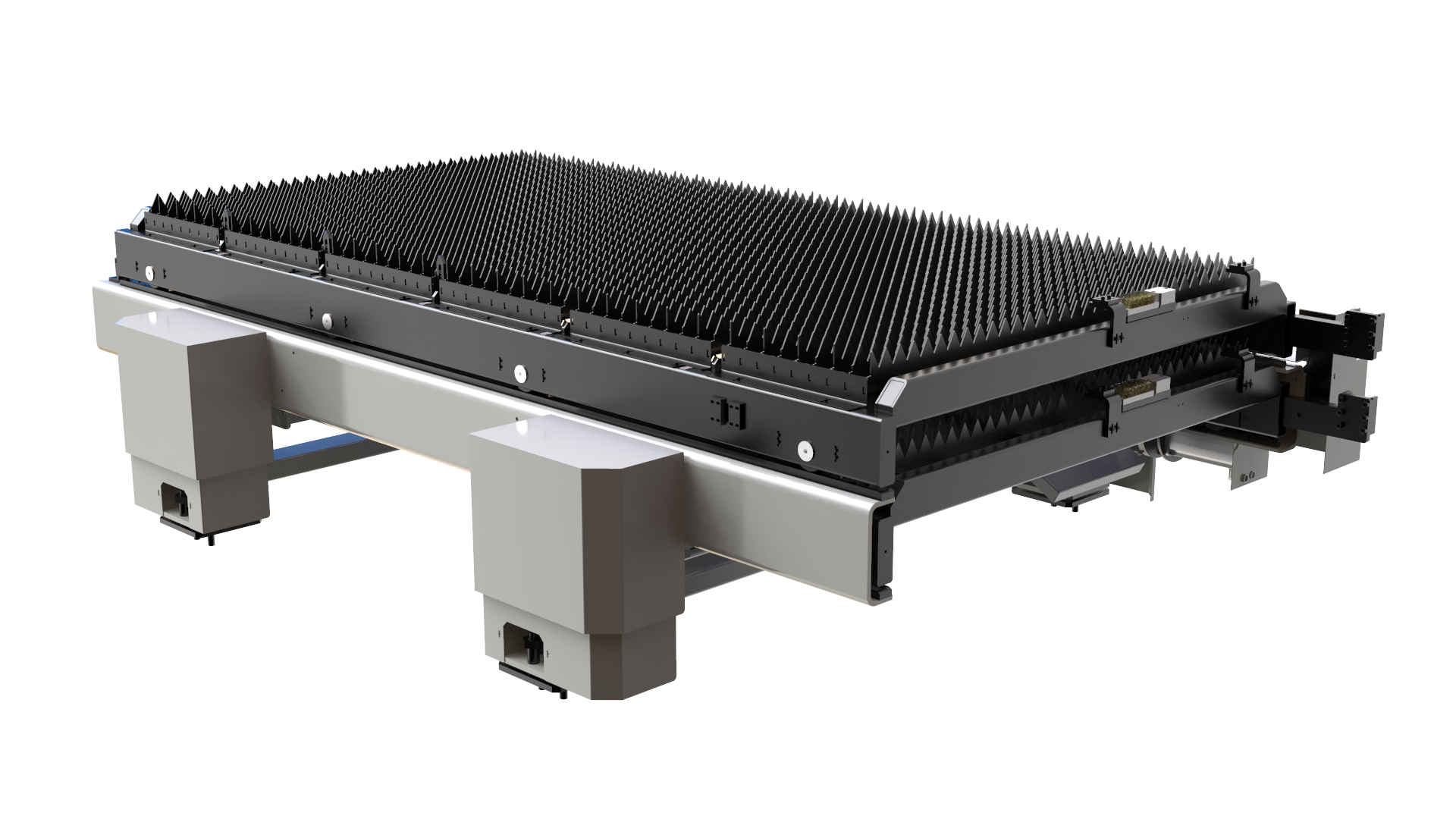

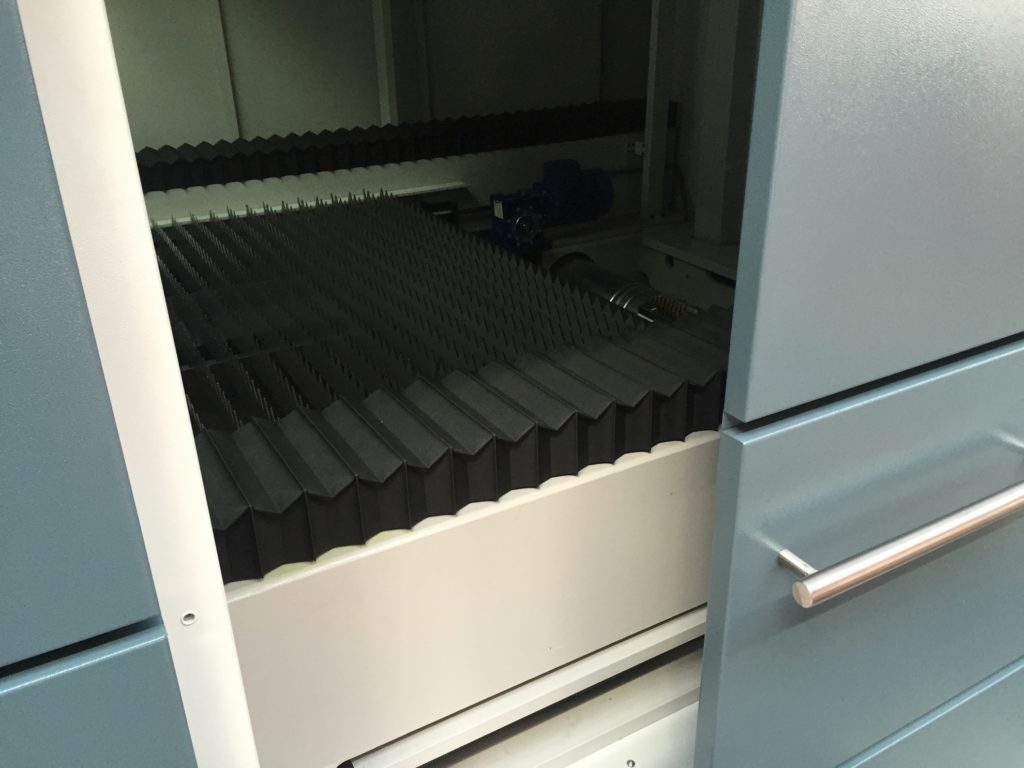

  • dvojitý automatický výmenný pracovný stôl významne znižuje čas potrebný na prípravu materiálu. Jeden stôl pre
    rezanie a druhý pre prípravu ďalšieho materiálu (rozmery stolov pre plechy: 3000×1500, 4000×2000, 6000×2000 mm)
  • špičkový FIBER (vláknový) zdroj laseru YLS-U od IPG (bezúdržbový zdroj s diódami a optickými vláknami) typ
    YLS-U 2000, 3000, 4000, 6000, 8000 , 10000, 15000 a 20000 (2000, 3000, 4000, 6000, 8000, 10000, 15000 a 20000 W)
  • automatická rezacia hlava Precitec Procutter, plne automatická rezacia hlava s diagnostikou, Bluetooth pripojenie
  • polohovacia dióda laseru, systém identifikácie rozmerov a polohy plechu na stole
  • centrálny mazací systém, klimatizácia elektrického rozvádzača
  • integrované dopravníkové pásy pre zber odpadu s kontajnermi odpadu
  • výkonný viacsekciový systém odsávania a vzduchový filter pre čistenie odpadových splodín od prachu a dymu
  • výkonná chladiaca jednotka
  • prevedenie zodpovedá požiadavkám „CE“, ochrana priestoru okolo výmenných stolov
  • návod na použitie a obsluhu stroja v slovenskom jazyku
  • odborné zaškolenie obslu

Voliteľné príslušenstvo

  • lineárne motory pre pohyb osí X1, X2 a Y (vyhotovenie HD-FL)
  • v kabíne integrované doplnkové príslušenstvo pre rezanie uzavretých profilov a rúr do max. priemeru Ø 300 mm
  • CNC automatická naklápacia rezacia hlava +/- 45°

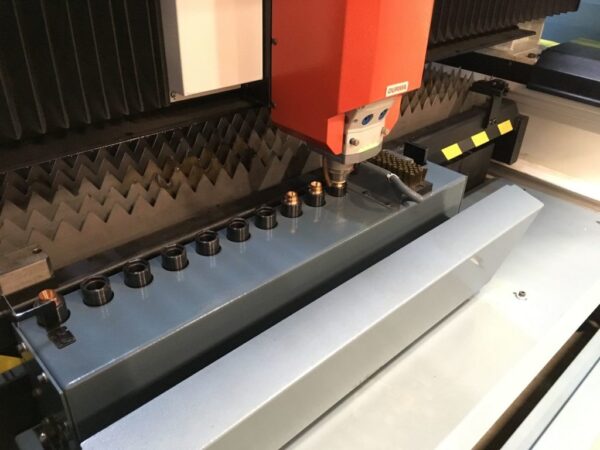

  • systém automatickej výmeny trysiek, systém automatického centrovania lúča
  • ďalší licenčný kľúč (pre PC softvér Lantek alebo Metalix)

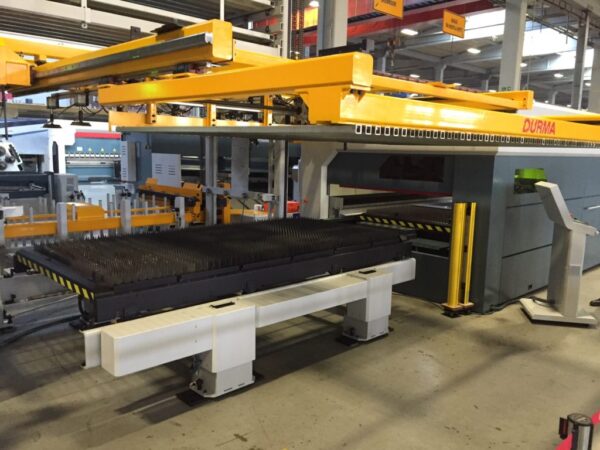

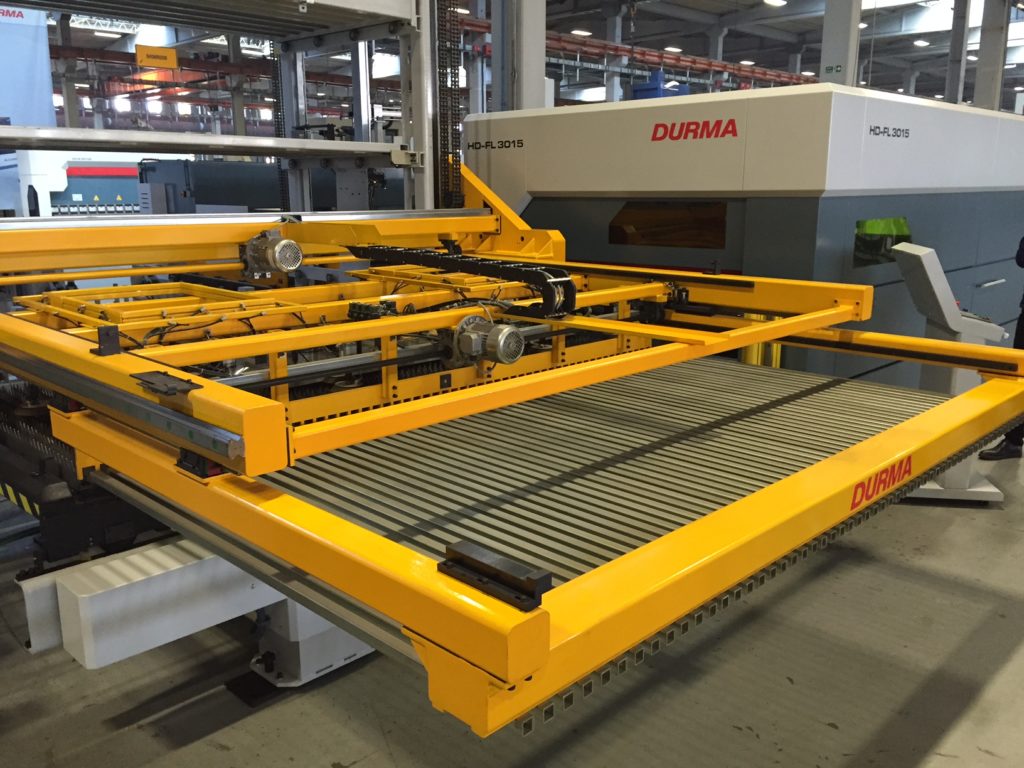

  • systém automatického nakladania a vykladania plechov
  • policový systém automatizovaného skladovania plechov (5, 10, 20 políc)

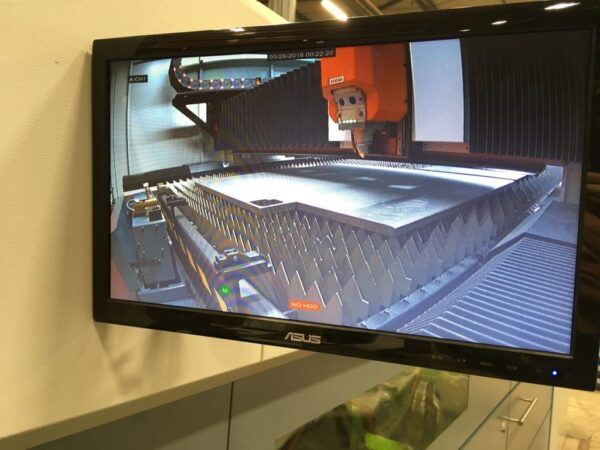

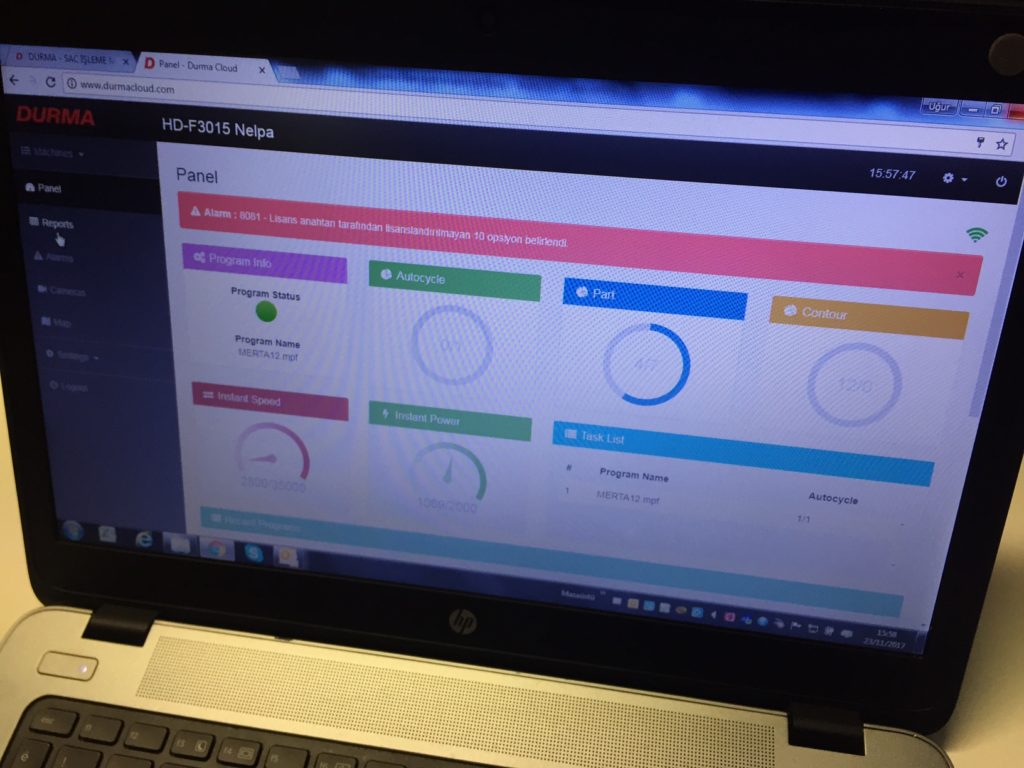

  • cloud licencia, kamera
  • náhradné šošovky a trysky

Na stiahnutie - katalógový list

HD-F_HD-FL_katalogovy_list_IPECON

DURMA_FIBER-LASER_ENG
