Popis:

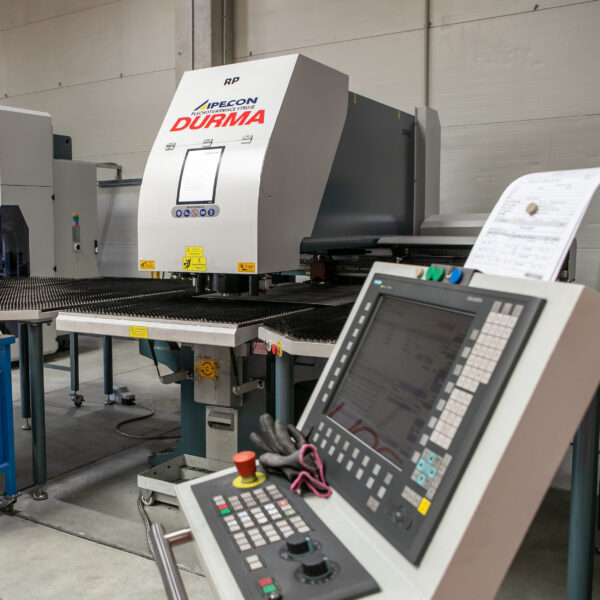

Vysekávací CNC stroj Durma RP9 je vybavený riadiacim systémom Siemens, ktorý umožňuje presné a rýchle vysekávanie otvorov a tvarov do plechových materiálov. CNC riadenie zabezpečuje pohyb plechu v osiach X a Y, pričom riadi aj rotáciu indexových nástrojov a reposition plechu pre opracovanie väčších dielov. Programovanie stroja je prehľadné a umožňuje efektívnu prípravu výrobných operácií aj menej skúseným operátorom.

Počas vysekávania systém zabezpečuje presné polohovanie plechu pomocou svoriek (clamps), ktoré umožňujú stabilné uchytenie materiálu počas celej operácie. Stroj je vybavený viacnástrojovou hlavou, ktorá umožňuje rýchlu výmenu nástrojov bez nutnosti manuálneho zásahu obsluhy. Indexové stanice umožňujú otáčanie nástroja pod rôznymi uhlami, čím je možné vysekávať aj zložitejšie tvary.

Stroj je vybavený reposition systémom, ktorý umožňuje automatickú repozíciu plechu v pracovnom priestore, čím sa výrazne rozširuje maximálny rozmer vyrábaného dielu. Robustná konštrukcia stroja zabezpečuje vysokú presnosť vysekávania a dlhodobú stabilitu pri sériovej výrobe.

Pracovný stôl je vybavený prvkami znižujúcimi trenie, čo umožňuje jednoduchú manipuláciu s plechom a minimalizuje riziko poškodenia materiálu počas pohybu.

Stroj je určený pre vysekávanie otvorov, tvarov, preliskov a ďalších technologických operácií do plechov z ocele, nerezu a hliníka. Vďaka vysokej rýchlosti úderov a presnému riadeniu je vhodný najmä pre sériovú výrobu plechových dielov.

Súčasťou dodávky je 6 ks nástrojov (razník, stierač, raznica s medzerou 0,3 mm) v multitoole Multimatrix 6/24 pre dierovanie a vysekávanie:

• 3 ks: Ø 8 – Ø 10 – Ø 20 mm
• 1 ks: obdĺžnikový tvar 4 x 20 mm
• 2 ks: štvorcový tvar 17 x 17 mm a 7 x 7 mm

Lisovacia sila: 20 ton
Maximálny rozmer plechu: 2000 × 1250 mm
Maximálna hrúbka plechu (oceľ): 3 mm
Maximálna rýchlosť úderov: až 900 úderov/min
Riadené osi: X, Y, C (index nástroja)
Rozmery stroja (d/š/v): približne 4500 / 4000 / 2200 mm
Hmotnosť: cca 11 000 kg
