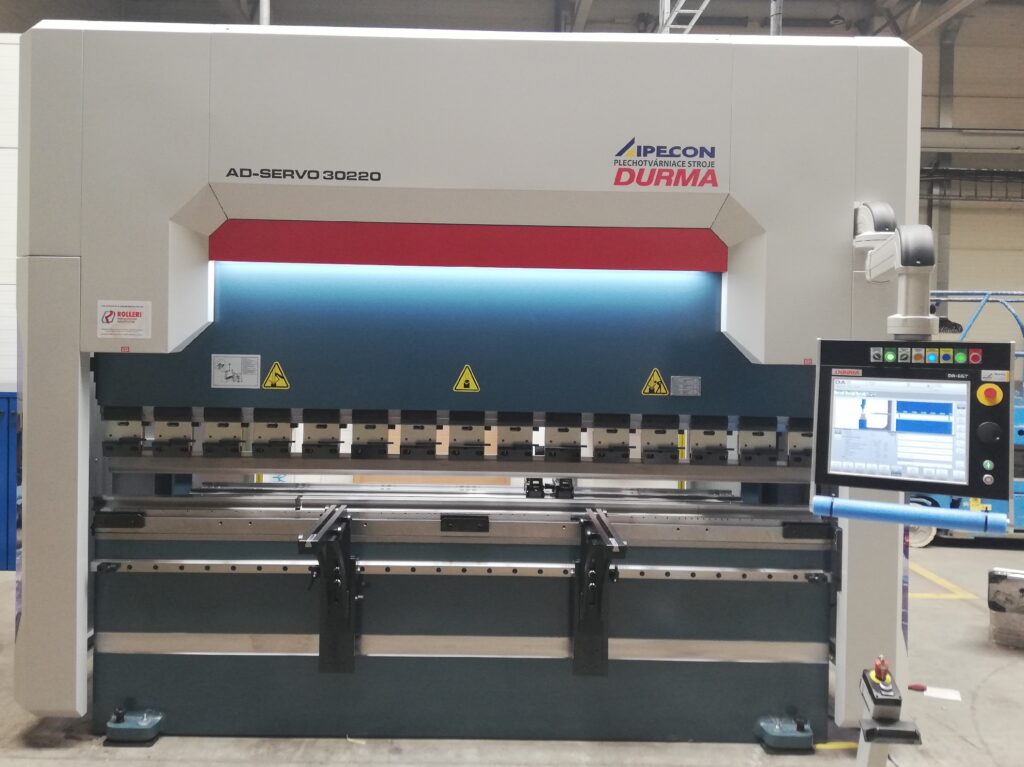

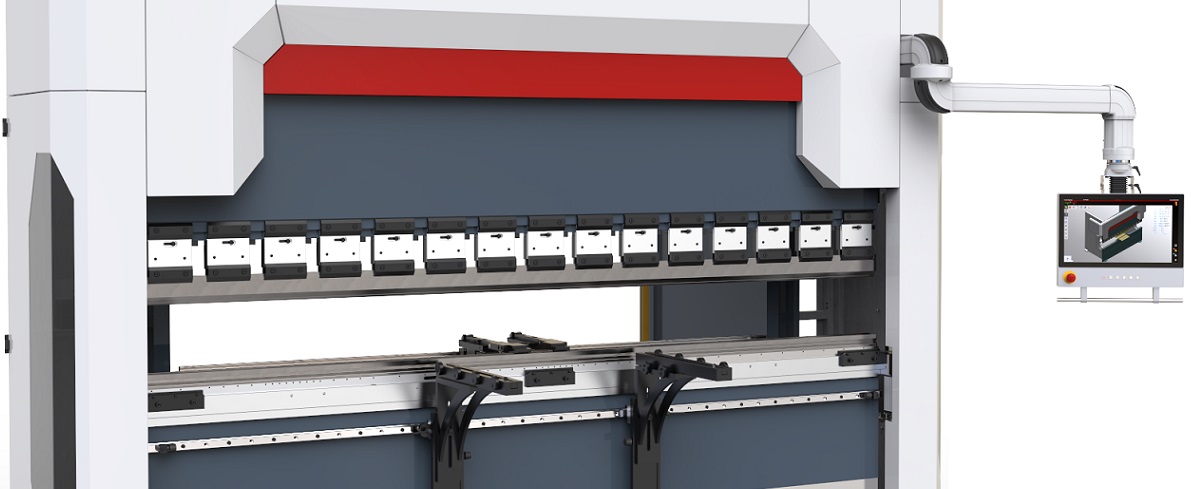

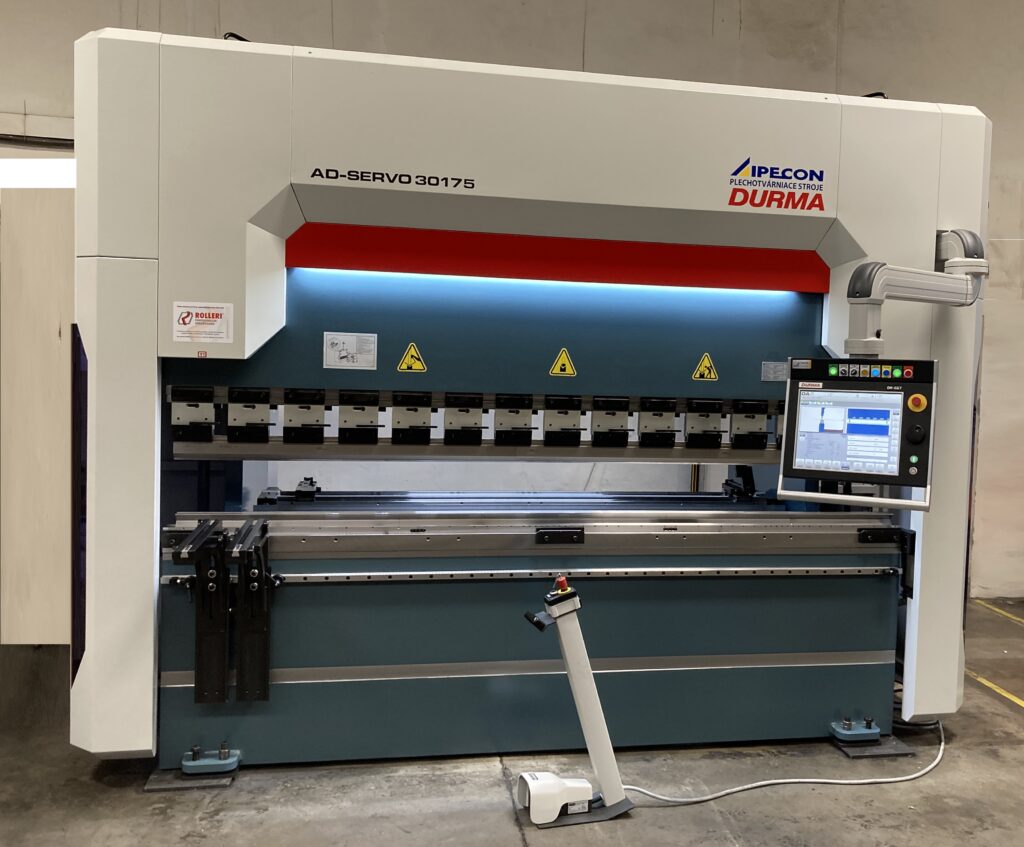

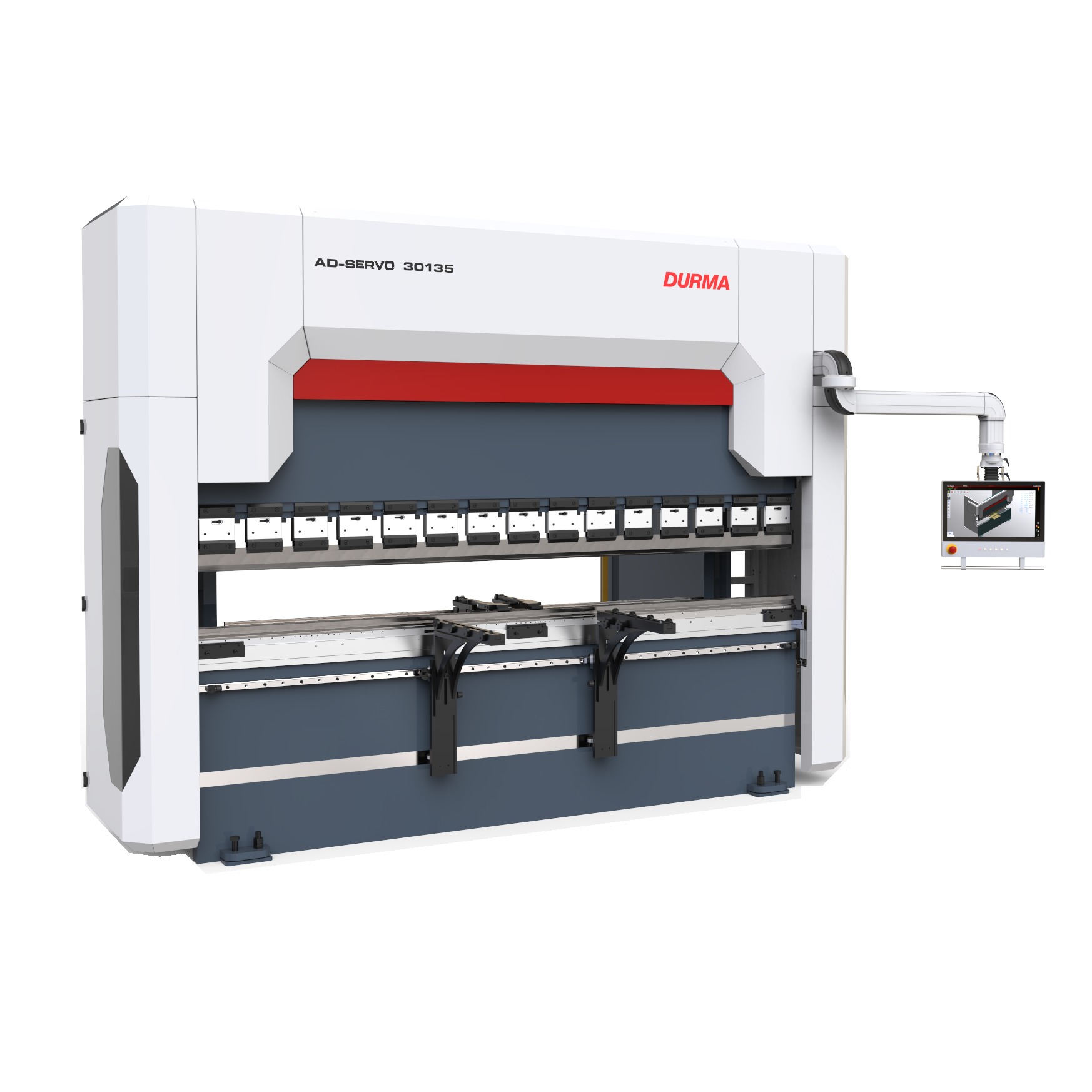

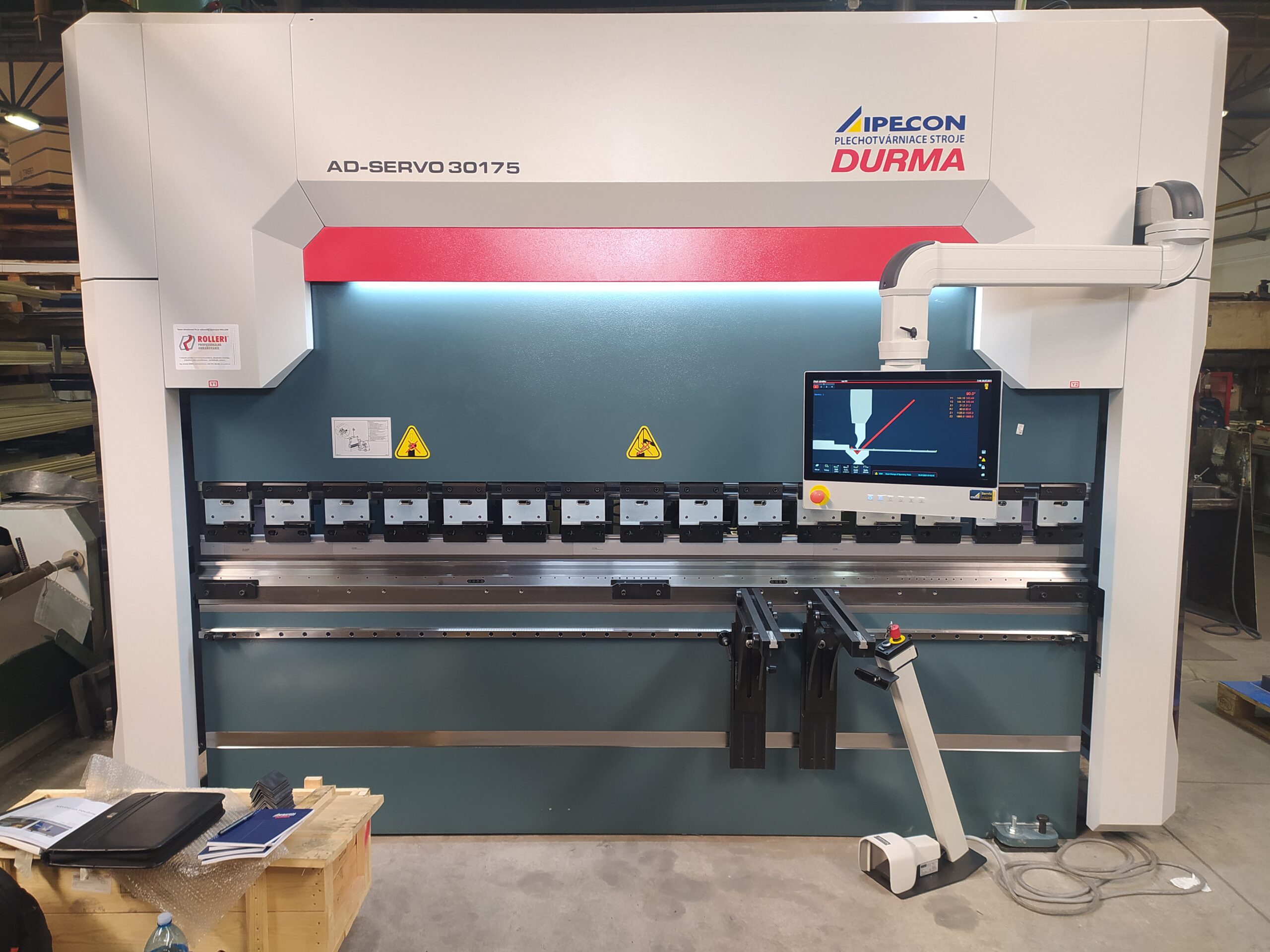

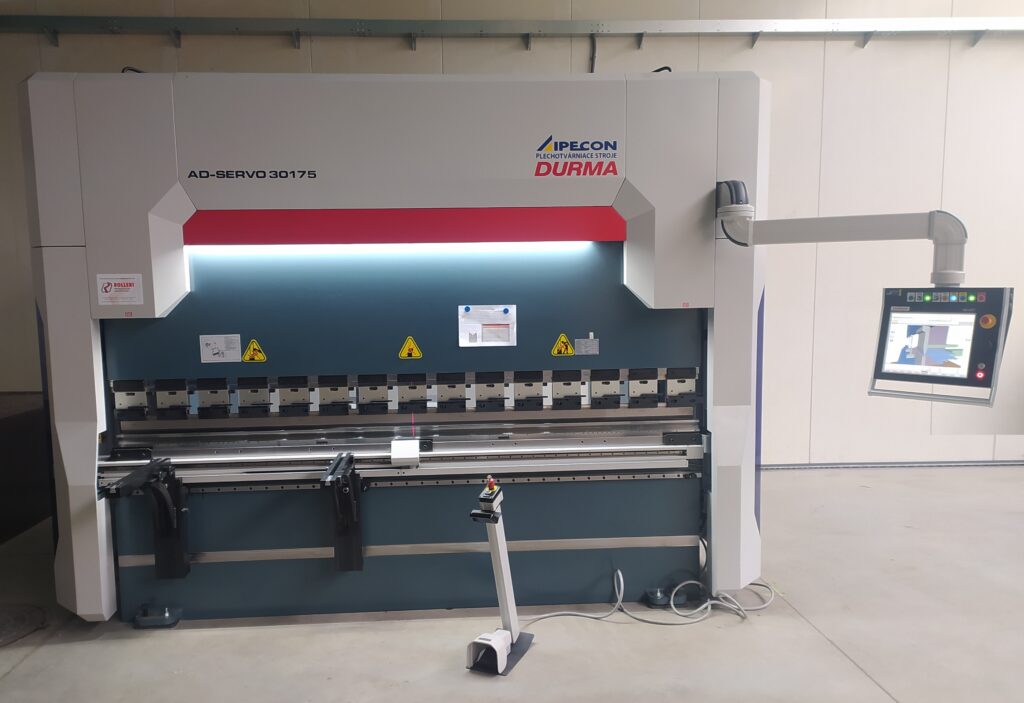

Servo-hydraulický ohraňovací lis AD-SERVO

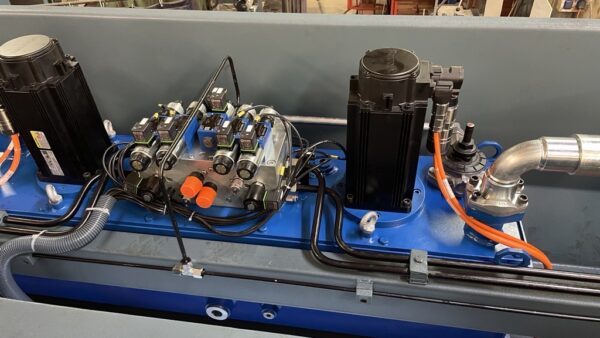

Ohraňovacie lisy radu AD-SERVO majú v štandardnej výbave 4 CNC riadené osi (Y1, Y2 – polohovanie barana, X – polohovanie zadného dorazu, R – výškové nastavenie palcov zadného dorazu). Lisy využívajú kombináciu servomotorov a hydrauliky. Každý valec je polohovaný samostatným hydraulickým okruhom so servomotorom. Servomotory sú spúšťané iba počas pohybu barana. Systém tak obsahuje menej hydraulického oleja a lisy sa oproti klasickým hydraulickým lisom vyznačujú vyššou rýchlosťou pohybu barana, nižšou spotrebou elektrickej energie a nižšou hlučnosťou. Vďaka jednoduchosti programovania v slovenskom jazyku je doba od zadania parametrov výrobku do riadiacej jednotky až po jeho výrobu minimálna. Po jednoduchom nakreslení tvaru a zadaní základných parametrov výrobku (typ a hrúbka materiálu, rozmery a požadované uhly) systém automaticky navrhne sled jednotlivých ohybov, automaticky polohuje všetky riadené osi a nastaví potrebnú lisovaciu silu. Optimalizácia lisovacej sily vedie k úspore elektrickej energie, lisu a nástrojov. Po vykonaní ohybu sa na obrazovke zobrazí nasledujúci ohyb, čo sprehľadňuje prácu obsluhe pri manipulácii s plechom. Riadiaca jednotka umožňuje zobraziť prípadné kolízie výrobku s nástrojmi, čo napomáha výberu správnych tvarov nástrojov.

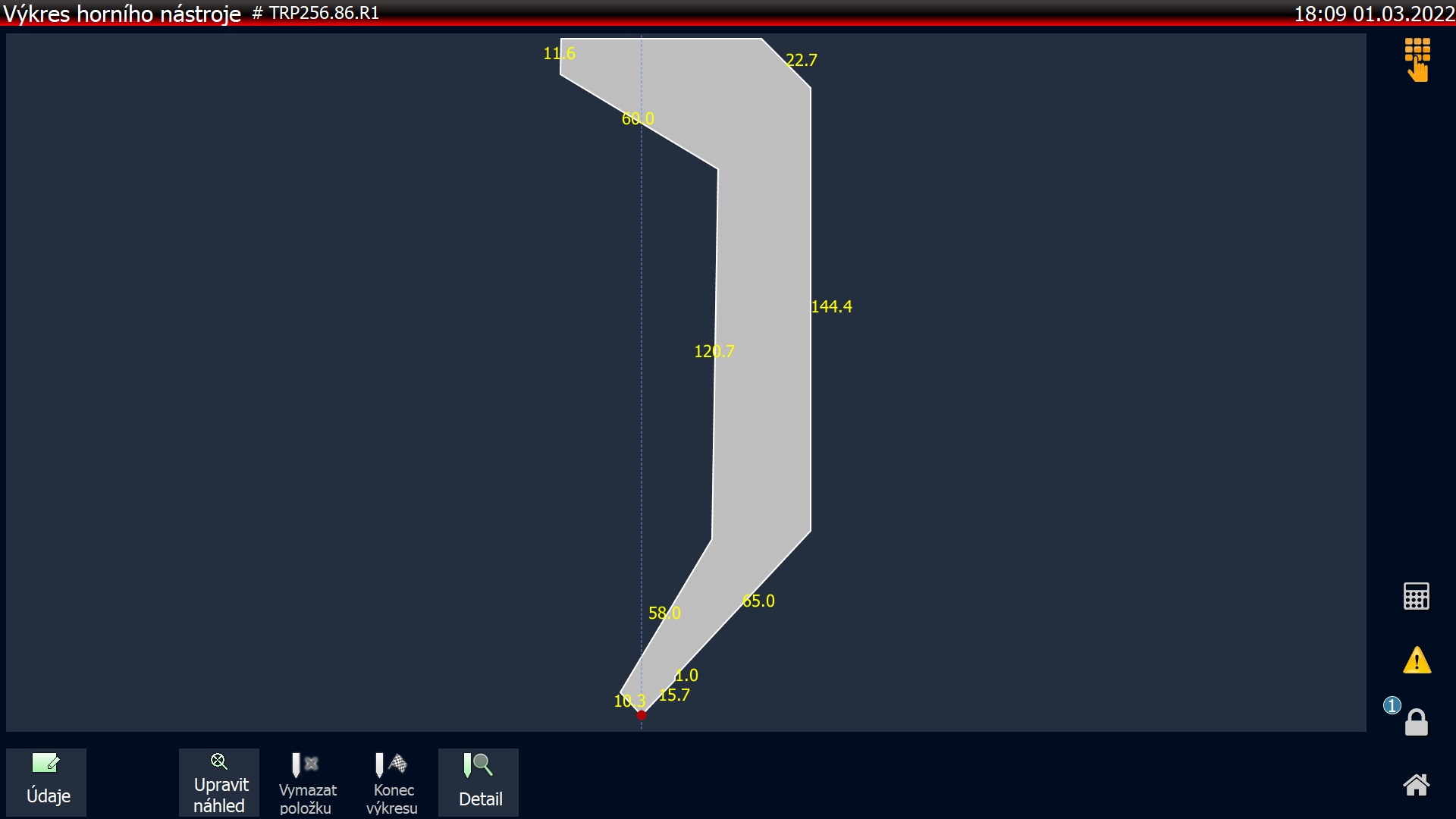

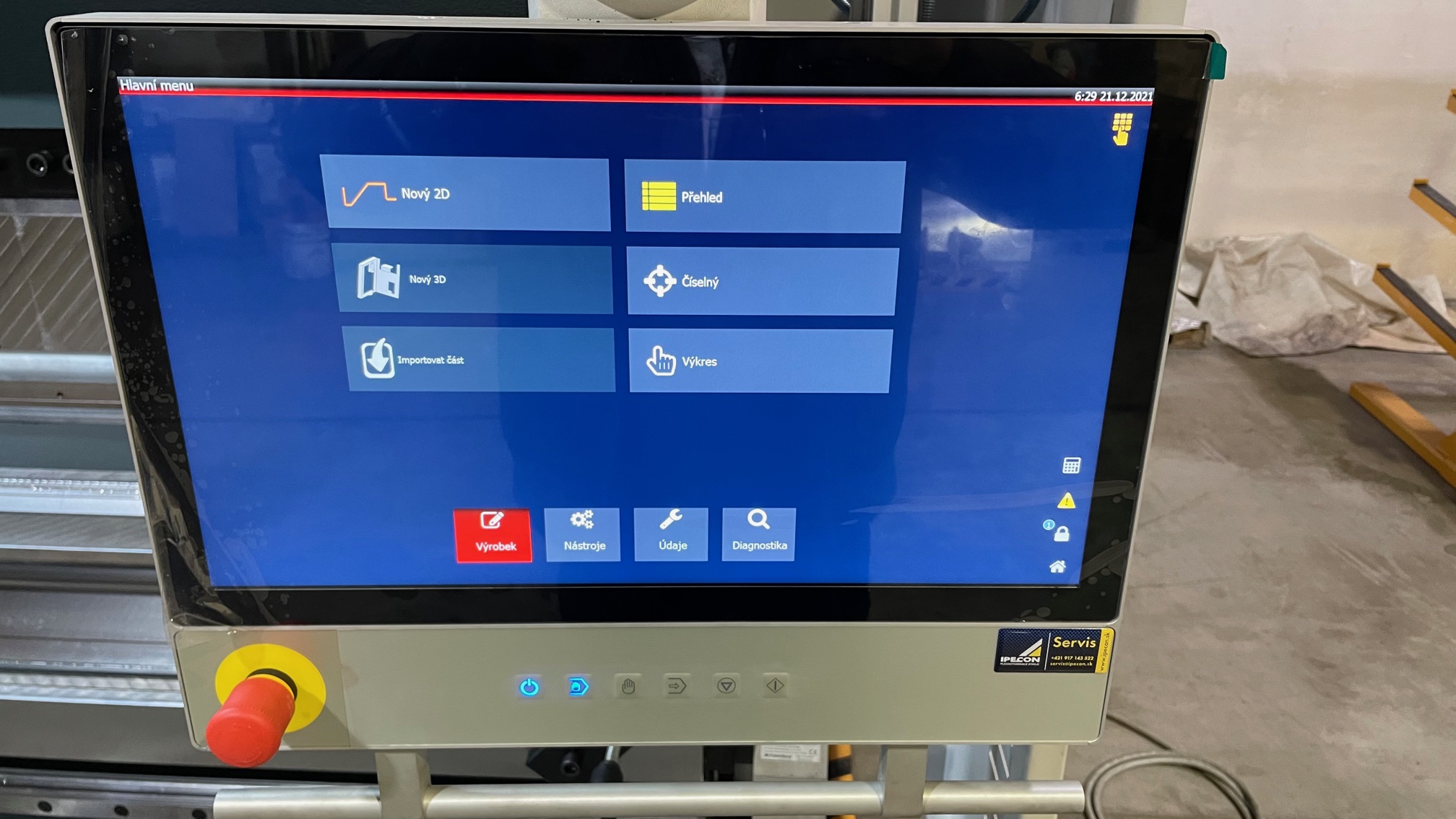

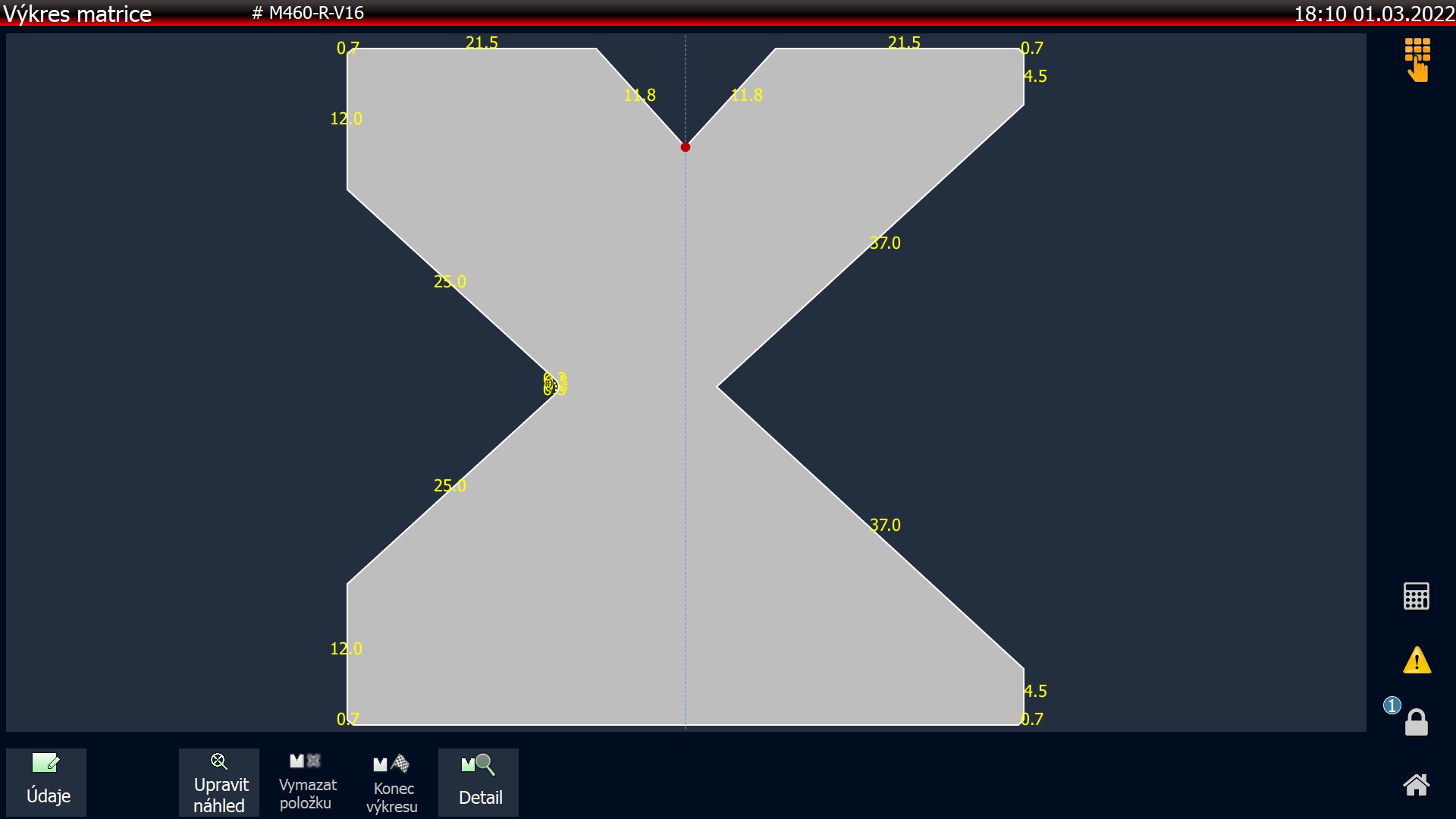

Riadiaca jednotka SKY 22 s menu v slovenskom jazyku umožňuje jednoducho a intuitívne vytvárať programy pre ohraňovanie aj zložitých výrobkov v 2D prostredí. Jednoduchým dotykom sa nakreslí požadovaný tvar profilu, rozkliknutím strán a uhlov sa upravia na požadované hodnoty výsledného výrobku, dá sa spočítať postup a program je vytvorený. Prehľadná grafická knižnica horných a spodných nástrojov, naprogramovaných výrobkov, možnosť korekcií ...

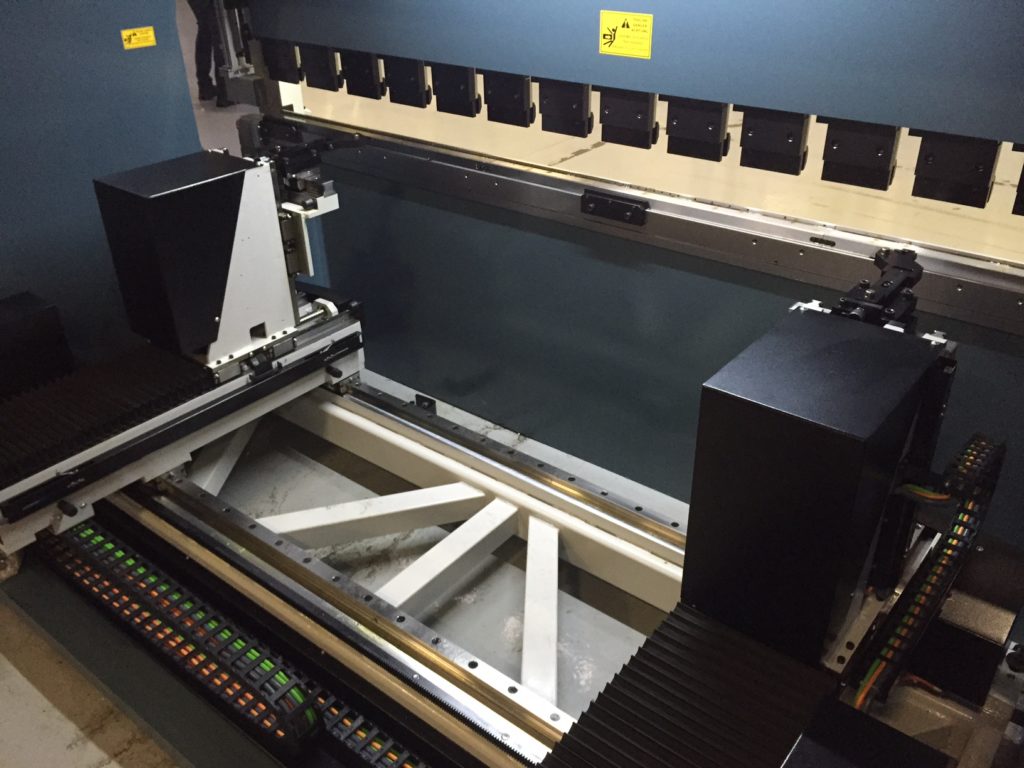

Lisy radu AD-SERVO sú v štandardnej výbave dodávané so zadným dorazom, ktorý je riadiacim CNC systémom a  servomotormi rýchlo a presne polohovaný v osiach X a R. Riadiaci systém automaticky po každom prevedenom ohybe nastaví vzdialenosť palcov zadného dorazu od stola so spodným nástrojom a ich výškové nastavenie  pre nasledujúci ohyb.

Ramená sú uložené v lineárnych vedeniach a guľôčkových ložiskách, čo umožňuje jednoduchý posuv ramien v celej pracovnej šírke lisu. Aretačnými páčkami je možné ľahko zaistiť požadovanú nastavenú polohu.

Ohraňovacie lisy radu AD-SERVO sú v štandardnej výbave osadené stolom pre kompenzáciu priehybu s CNC automatickým motorickým nastavením. Po naprogramovaní výrobku riadiaci systém automaticky vypočíta a motoricky nastaví potrebný priehyb stola pri každom ohybe.

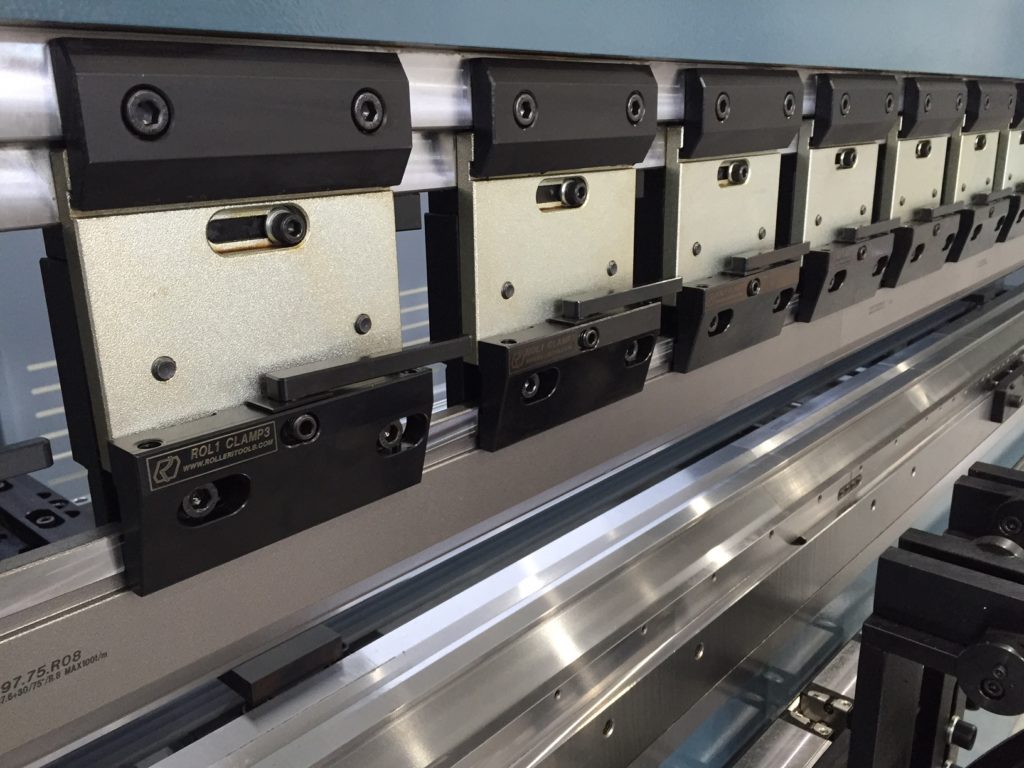

Lis je dodávaný s kompletnou sadou horných a spodných štandardných delených ohraňovacích nástrojov ROLLERI.
