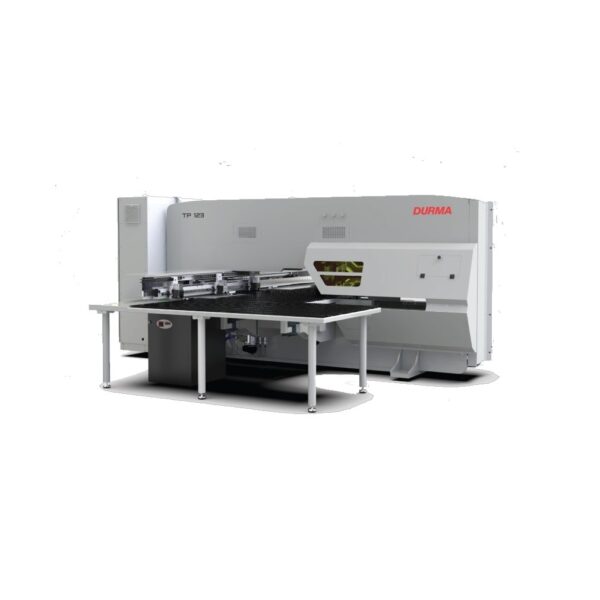

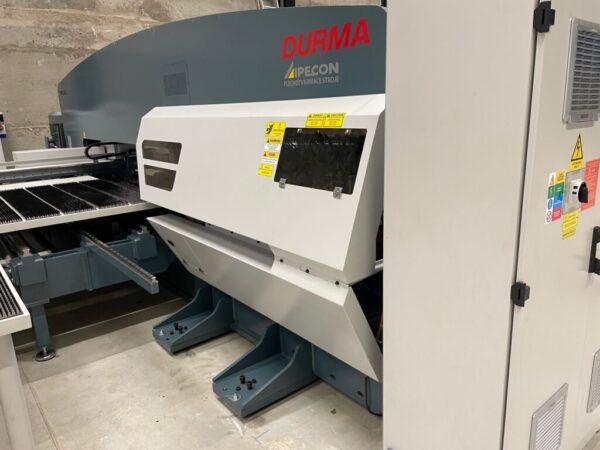

Dierovací a vysekávací lis TP

  • certifikát CE
  • robustný „O“ rám zbavený vnútorného pnutia
  • grafický dotykový riadiaci systém SIEMENS Sinumerik
  • profesionálny softvér METALIX cncKad
  • revolverový zásobník pre 28 (alebo 27) staníc, z toho 3 stanice indexovateľné
  • možnosť osadiť stroj množstvom nástrojov a „multitool“ zásobníkmi
  • automatické mazanie nástrojov
  • presné polohovanie materiálu s presnosťou ± 0,1 mm
  • sila vysekávania 20 a 30 ton

Máte otázku? Poradím Vám

Marek Rybár
+421 905 433 567
marek.rybar@ipecon.sk

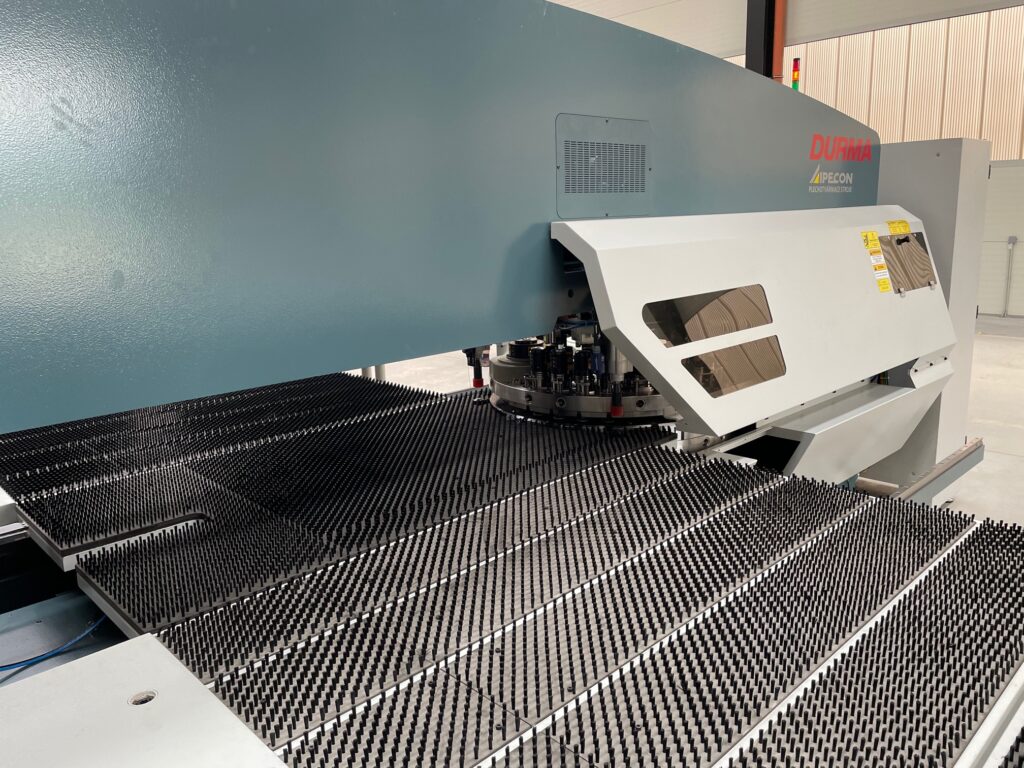

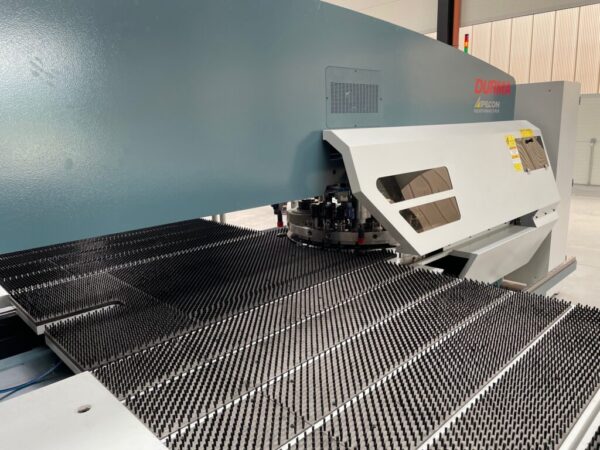

Polohovací stôl dovoľuje použiť materiál s rozmermi 1 250 x 2 000 mm, 1 250 x 2500 mm a 1 500 x 3000 mm (podľa typu stroja) bez prechytenia. Kapacita 20 a 30 ton umožňuje spracovať plechy do max. hrúbky 6 mm. O riadenie sa stará riadiaca jednotka SIEMENS Sinumerik 840 D. Vstavaný záložný zdroj poskytuje ochranu riadiacej jednotky pri prípadku výpadku elektrickej energie. Súčasťou dodávky je užívateľský príjemný softvér Metalix cncKAD. Súčasťou systému je aj integrovaná nápoveda, ktorá navádza obsluhu k správnemu použitiu. Základ stroja tvorí robustný „O“ rám, ktorý bol optimalizovaný pre vysokú záťaž, čo zabezpečuje že rám sa nebude počas práce deformovať a stroj si zachová potrebnú presnosť počas celej svojej životnosti. Rotačný revolverový zásobník umožňuje osadiť stroj veľkým množstvom nástrojov, v indexovateľných staniciach „D“ prípadne aj „multitool“ zásobníkmi pre 4, 6 alebo 10 nástrojov do max. rozmeru 31,7 mm, 18 mm alebo 24 mm. V týchto staniciach sú horné a spodné nástroje synchrónne indexovateľné s krokom ±0,01°, čo dovoľuje robiť komplexné vysekávanie aj zložitých tvarov s minimálnym počtom nástrojov.

Video

Štandardné vybavenie

  • riadiaca jednotka SIEMENS Sinumerik 840 D SL
  • USB, možnosť pripojenia k PC cez Ethernet, RS232
  • programovanie na PC (s prenesením NC kódu)
  • UPS systém – zálohovanie napájania riadenia
  • softvér Metalix CNC-CAD, programovací výrobný CAD, CAM softvér vrátane grafickej simulácie programu s jedným hardvérovým kľúčom
  • 4 osy riadené CNC systémom: X, Y, C (C1 + C2 – otáčanie nástrojov), U (výška zdvihu, dôležité pri tvárniacich operáciách s tvárniacimi nástrojmi )
  • rotačný revolverový zásobník pre 28 staníc (TP6 a TP9: 27 staníc):
  • z toho 3 ks indexovateľných staníc typu „D“ ( TP6 a TP9: 2 ks indexovateľných staníc typu „B“ a 1 ks indexovateľnej stanice typu „C“
  • ostatné stanice fixné, typu „A“, „B“, „C“ a „D“
  • automatická výmena nástrojov za menej ako 3 sek. pri kompletnom otočení zásobníka, a za 0,6 sek. pri výmene vedľajšieho nástroja
  • v štandardnej výbave bez nástrojov a držiakov nástrojov
  • hydraulické úpinky plechu (2, 3 alebo 4 ks, podľa typu stroja) s ovládacím nožným pedálom s automatickým prechytením úpiniek
  • manuálny nesting – rozloženie výrobkov obsluhou (voliteľné príslušenstvo: autonesting – automatické rozloženie výrobkov)
  • stôl s kartáčikmi
  • pohyblivý kontajner na odpad
  • automatické mazanie nástrojov
  • chladič hydraulického oleja
  • optoelektronické zábrany, bezpečnostný systém zodpovedajúci požiadavkám CE
  • návod na obsluhu stroja v slovenskom jazyku

Voliteľné príslušenstvo

  • auto nesting – automatické rozloženie výrobkov
  • wheel programing – možnosť použiť rotačné tvárniace nástroje ROLLFERM OFFSET a RIB
  • ďalší hardvérový kľúč
  • držiaky nástrojov MATRIX (pre stanice A, B, C a D)
  • dierovacie a vysekávacie nástroje MATRIX (podľa požiadavky)
  • formovacie nástroje MATRIX (podľa požiadavky)
  • dodatočné upínky
  • dodatočné prídavné stoly

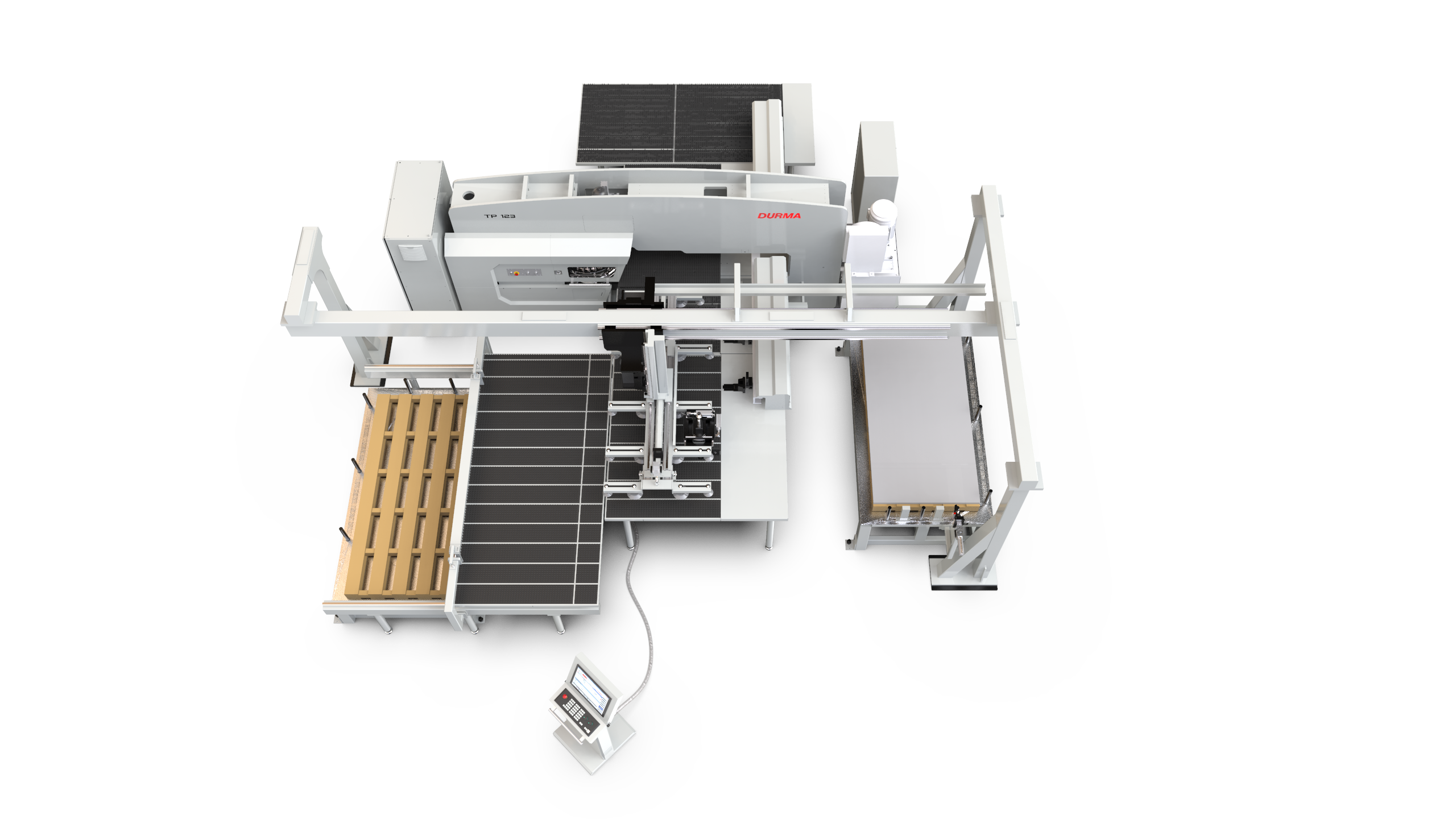

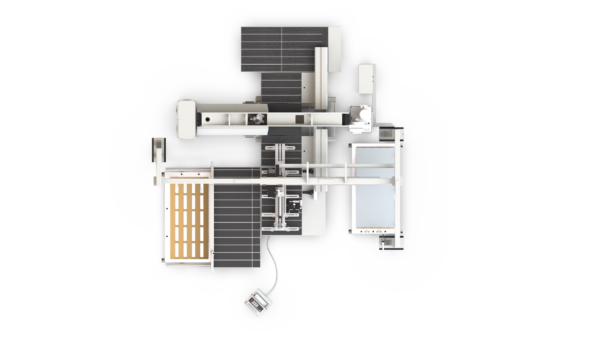

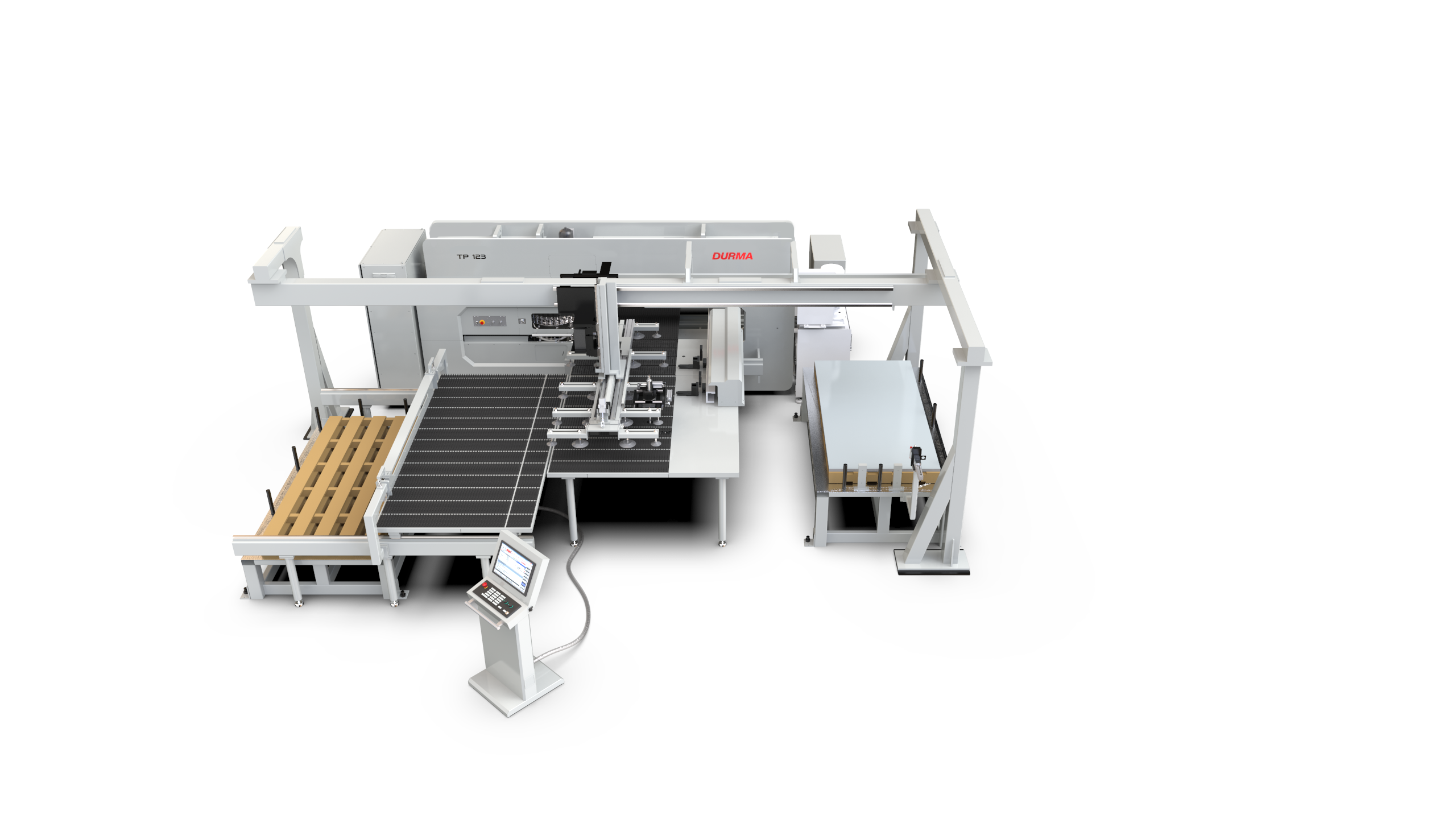

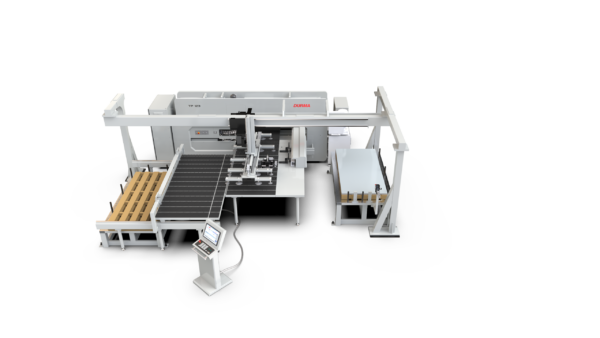

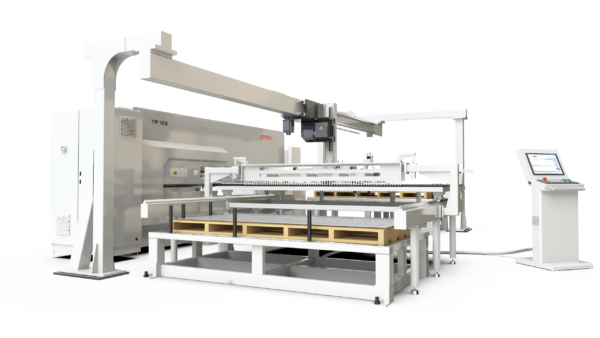

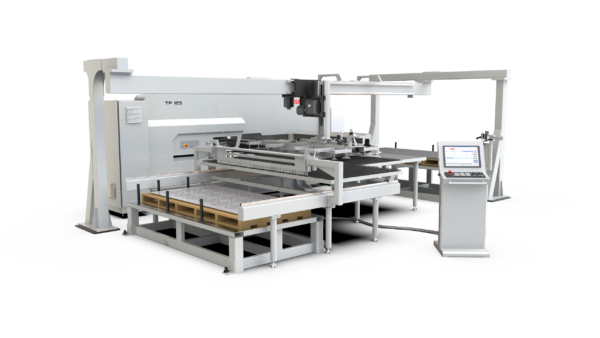

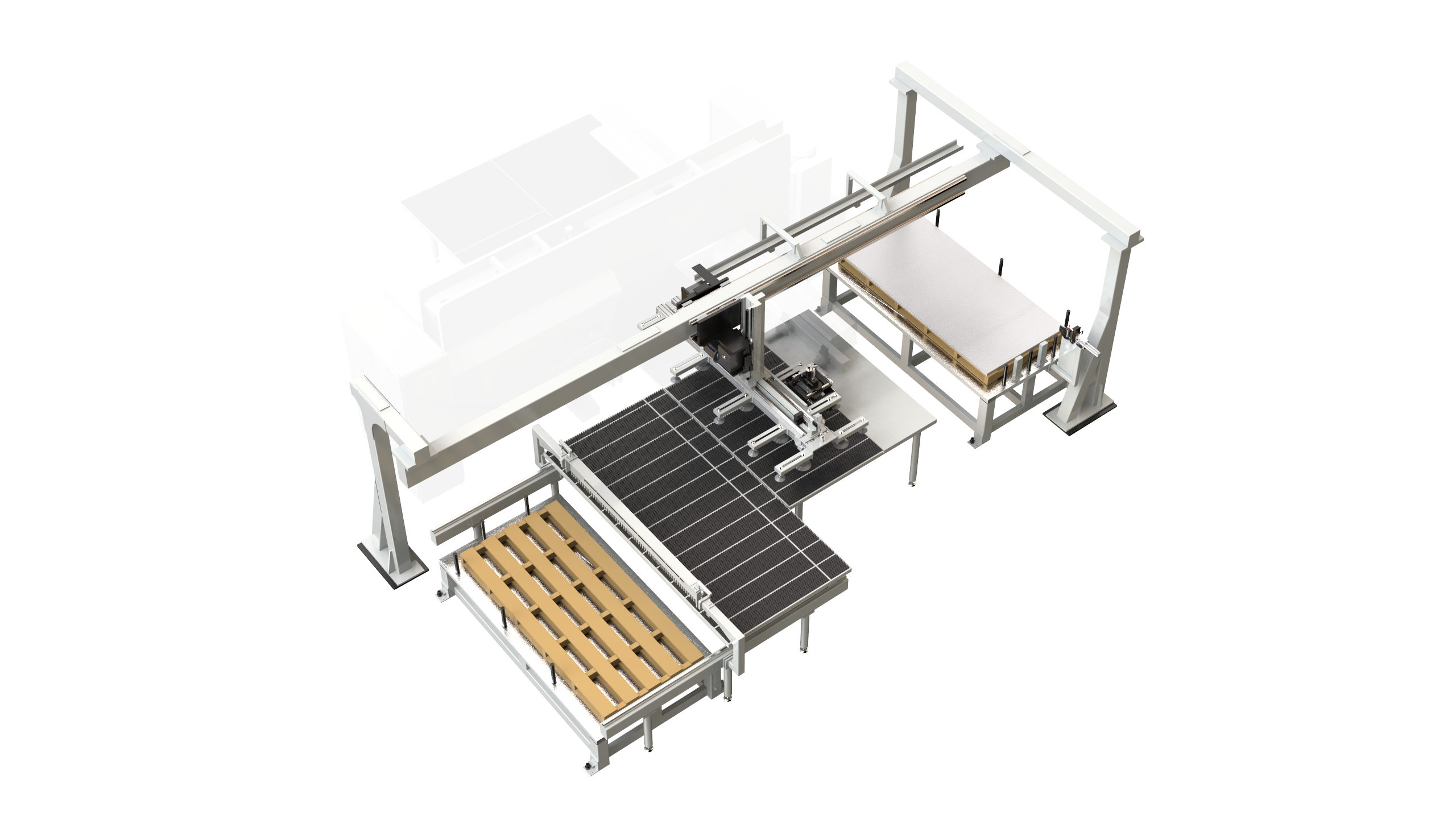

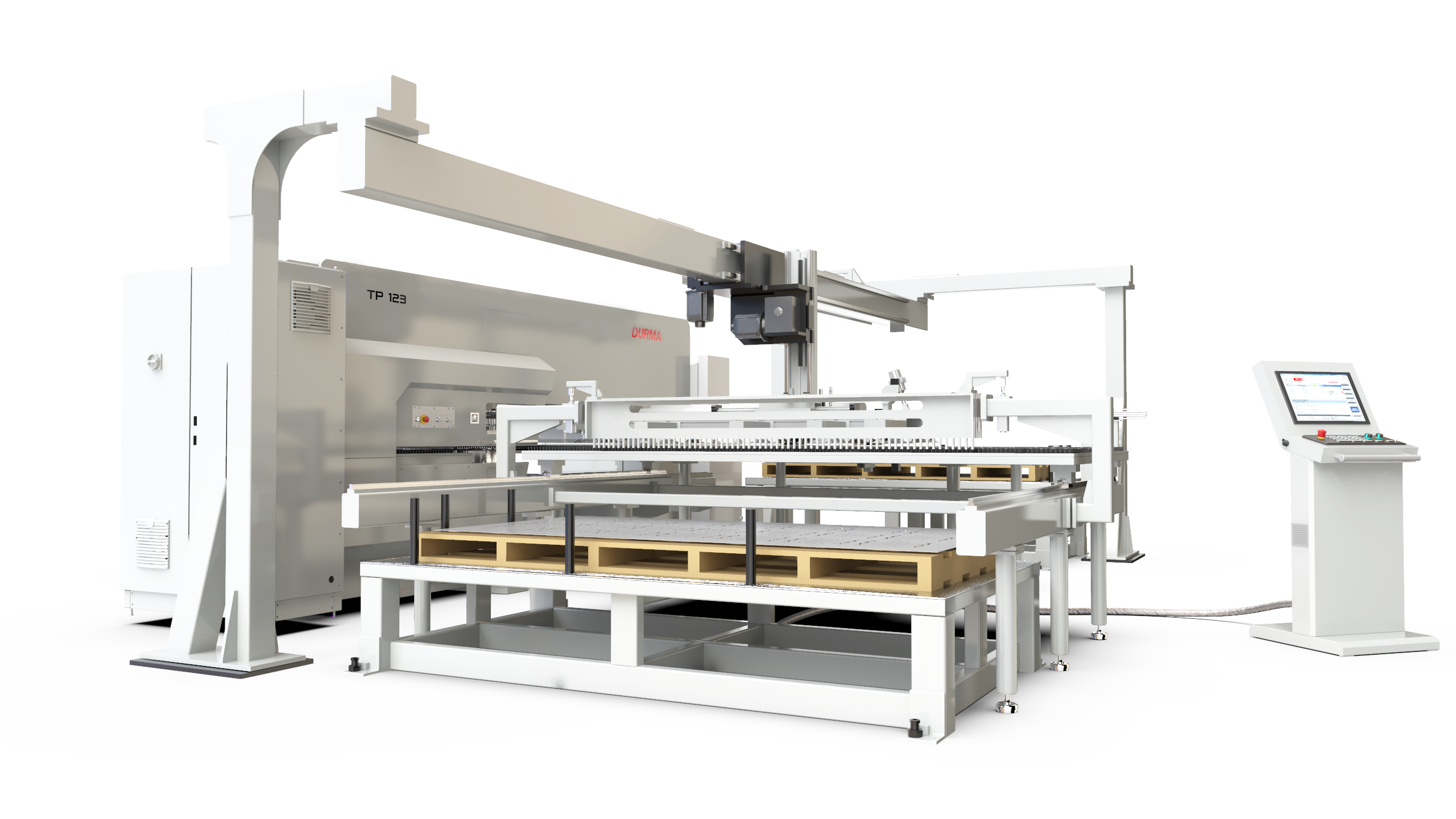

  • systém automatického nakladania/vykladania plechov
  • klimatizácia elektrického rozvádzača
  • systém automatického mazania stroja
