Fiber laser HD-FO
- jedinečný pomer cena/výkon
- základná nevyhnutná výbava za výhodnú cenu
- certifikát CE
- jeden manuálne výsuvný pracovný stôl s rozmermi 3000 x 1500mm
(možné sú aj dva automaticky výmenne stoly) - Fiber ( vláknový ) zdroj laseru IPG YLR 1 kW, 2 kW, 3 kW alebo 4 kW
- CNC riadiaci systém Rexroth
- PC softvér Lantek pre prípravu páliacich programov so systémom „auto nesting“
- automatická rezacia hlava DURMA alebo PRECITEC
Vyhotovenie laseru a technické parametre sú optimalizované na čo najlepšiu výslednú cenu, preto sú v niektorých parametroch tieto lasery HD-FO „slabšie“ ako lasery HD-F a HD-FS.
Máte otázku? Poradím Vám

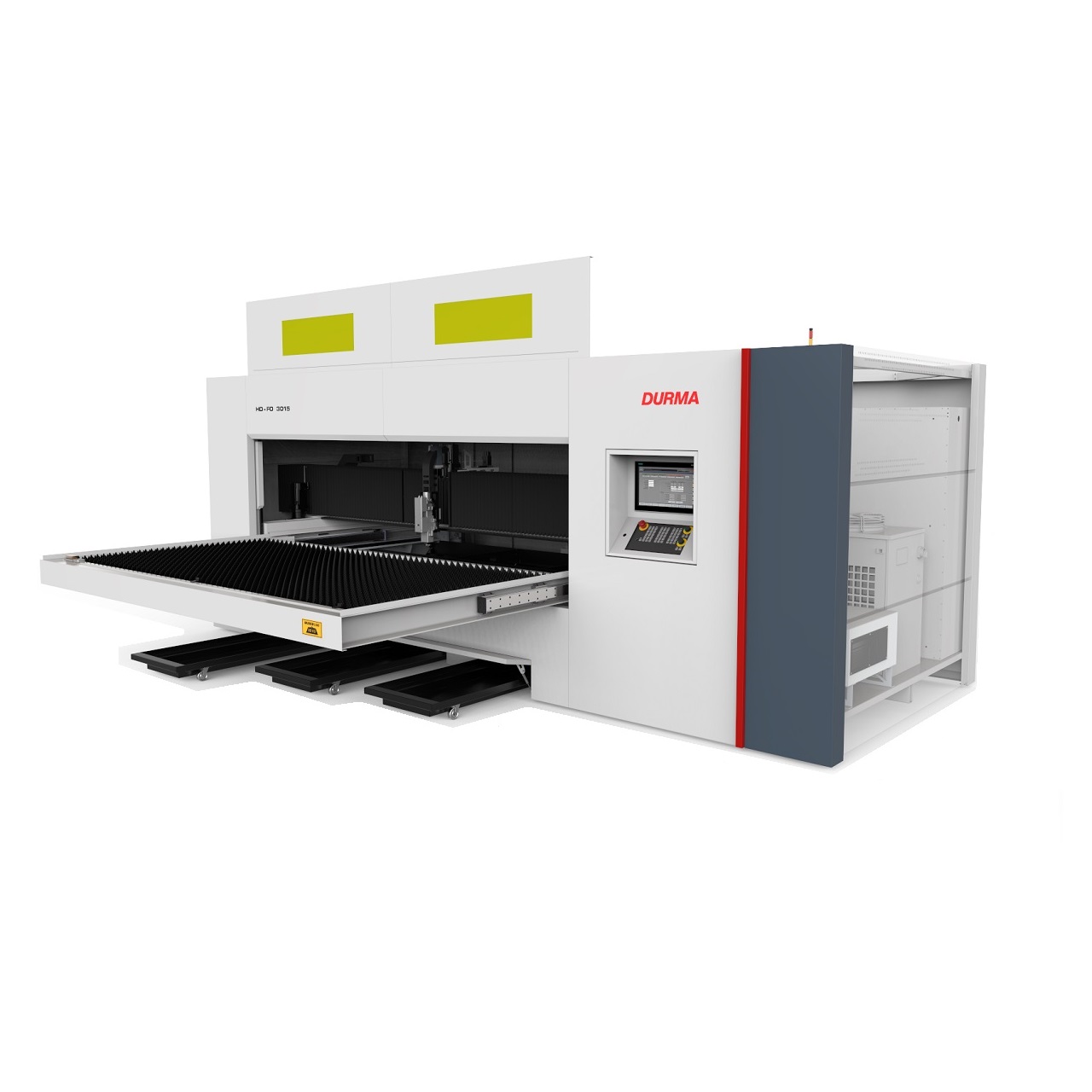

2D laserový rezací stroj radu HD-FO je výkonný stroj s nízkou spotrebou elektrickej energie na rýchle, presné a kvalitné rezanie rôznych materiálov rôznych hrúbok.
Koncepcia FO robí kompaktný laser priestorovo menej náročnejší a tiež cenovo dostupnejší proti rade HD-F a HD-FL. Stroj využíva princíp „lietajúcej optiky“, t.j. rezaný materiál je položený na pracovnom stole a laserová rezacia hlava sa pohybuje v smere osí X, Y a Z.
Polohovanie rezacej hlavy je zabezpečené servomotormi s presnosťou polohovania a opakovateľnosťou polohovania ± 0,05 mm. V základnej ekonomickej výbave je stroj dodávaný s jedným manuálne vysúvaným stolom
a s automatickou rezacou hlavou DURMA. Dopravníky odpadu sú nahradené jednoduchými kontajnermi.
Riadiaci panel DURMA je umiestnený v stene kabíny laseru. Databáza obsahuje rezacie parametre pre konštrukčnú oceľ, nerezovú oceľ, hliník, meď a mosadz.
CAD/CAM softvér umožňuje prípravu páliacich programov z DWG/DXF výkresov. NC kódy sú generované s ohľadom na optimálne využitie plechu a pracovného času, prechod medzi produktmi je realizovaný najkratšou cestou.
Laserový lúč generuje Fiber (vláknový) zdroj laseru od firmy IPG. Ako aktívne prostredie sú použité optické vlákna. Energia je do vlákna čerpaná pomocou sady na vlákno priamo naviazaných polovodičových diód.
Vlákna sú pomocou vláknového zlučovača napojené do aktívneho prostredia, yterbiového vlákna. Vláknové kontinuálne lasery sa vyznačujú vysokou účinnosťou pri nízkom príkone. Spoločnosť IPG je lídrom na trhu. HD-FO používa laserové zdroje od výkonu 1000 po 4000 W.
Pre 1 a 2 kW laserový zdroj je v štandardnej výbave dodávaná automatická rezacia hlava DURMA. Pre 3 a 4kW laserový zdroj je stroj vybavený automatickou rezacou hlavou Precitec Lightcutter.
Rám stroja je konštruovaný tak, aby umožňoval dokonale odvádzať spaliny z rezania z jednotlivých otváraných sekcií stola do výkonného vzduchového filtra.
Laser radu HD-FO je možné z voliteľného príslušenstva vybaviť aj dvomi výmennými rezacími stolmi (ako u laserov radu HD-F a HD-FL), ale pri zachovaní vysúvania stolov z laseru na boku stroja. Toto umožňuje maximalizovať produktivitu a minimalizovať manipulačné časy, všetko pri zachovaní kompaktného štvorcového pôdorysu.
Integrovaný diagnostický koncept umožňuje identifikovať prípadnú poruchu na stroji na diaľku. Pre aktivovanie tejto služby je potrebné len pripojiť riadiaci systém na internet a v prípade potreby konzultácie, prípadne poruchy stroja je servisný technik schopný stroj diagnostikovať a nastavovať na diaľku.
Video
Štandardné vybavenie
- riadiaca jednotka DURMA pre komfortné ovládanie stroja, umiestnená v stene kabíny laser
- PC softvér Lantek alebo Metalix pre prípravu programov s automatickým rozmiestnením výrobkov „auto nesting“
- jeden manuálne výsuvný pracovný stôl (rozmery stola pre plechy: 3000 x 1500 mm)
- kvalitný FIBER (vláknový) zdroj laseru YLR od IPG (bez údržbový zdroj s diódami a optickými vláknami) typ
YLR 1000, 2000, 3000 a 4000 (1000, 2000, 3000 a 4000 W) - automatická rezacia hlava DURMA (pre 3 a 4 kW laser hlava Precitec Lightcutter)
- polohovacia dióda laseru, systém identifikácie rozmerov a polohy plechu na stole
- centrálny mazací systém
- jednoduché kontajnery pre zber odpadu
- výkonný systém odsávania a vzduchový filter pre čistenie odpadových splodín od prachu a dymu
- výkonná chladiaca jednotka
- prevedenie zodpovedá požiadavkám „CE“, ochrana priestoru okolo výmenných stolov (ak má stroj výmenné stoly)
- návod na použitie a obsluhu stroja v slovenskom jazyku
- odborné zaškolenie obslužného personálu
- diaľková diagnostika
Voliteľné príslušenstvo
- dvojitý automaticky výmenný pracovný stôl významne znižuje čas potrebný na prípravu materiálu. Jeden stôl pre rezanie a druhý pre prípravu ďalšieho materiálu (rozmery stolov pre plechy: 3000 x 1500 mm, zachované vysúvania stolov z laseru na boku stroja )
- automatická rezacia hlava Precitec Lightcutter (možno aj pre 1 a 2 kW laser, kde je v štandarde hlava DURMA)
- klimatizácia elektrického rozvádzača
- ďalší licenčný kľúč (pre PC softvér Lantek alebo Metalix)
- náhradné šošovky a trysky
Na stiahnutie - katalógový list
HD-FO_ENGhttps://www.ipecon.sk/wp-content/uploads/2023/03/DURMA_FIBER-LASER_ENG.pdf
