Dizajn a funkcia:
Laserová rezacia hlava je precízne navrhnutá, robustná, ľahko servisovateľná a je možné ju jednoducho nastaviť. Všetky pripojenia sú umiestnené v hornej časti hlavy. Rezacia hlava je v podstate základným prvkom laserového rezacieho stroja. Hlava obsahuje optický systém pre presné zaostrenie laserového lúča, plynový systém pre distribúciu rezacích plynov do miesta rezu cez trysku a chladiaci systém pre chladenie hlavy. Pri rezaní laserom, je potrebné aby bola rezacia hlava v presnej polohe nad materiálom. Laserová rezacia hlava ProCutter je vybavená kapacitným senzorom merania vzdialenosti a pridruženým vyhodnocovacím systémom. Systém merania je „uzavretá slučka“ a v kombinácií so zaostrovacím systémom, je zabezpečené aby bol laserový lúč vždy presne zaostrený na pracovný bod.

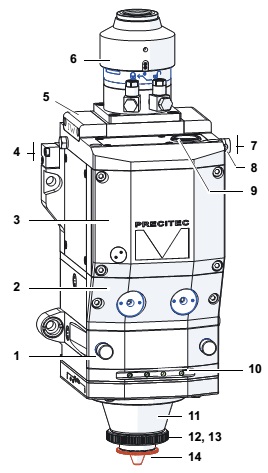

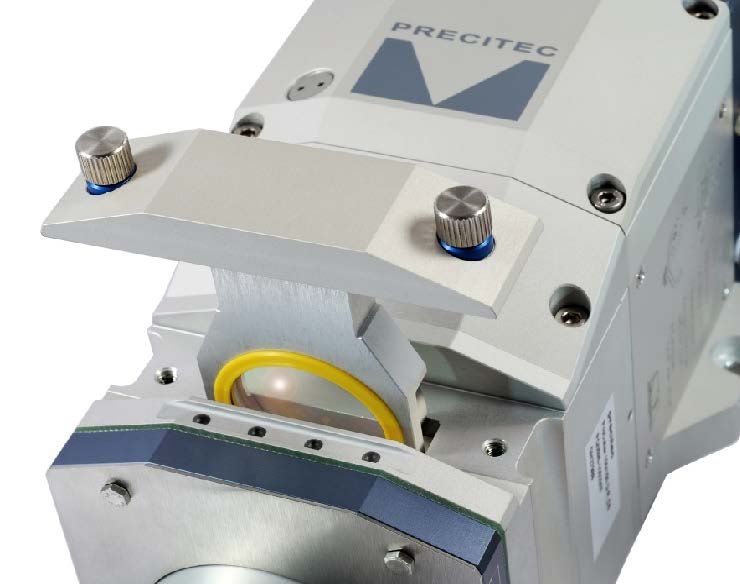

1 – Držiak ochranného sklíčka
2 – Zaostrovacia jednotka
3 – Kolimačná jednotka ( sústredenie lúčov)
4 – Pripojenie plynov
5 – Držiak ochranného sklíčka
6 – Konektor na optický kábel
7 – Pripojenie plynov
8 – BNC konektor (senzorický systém)
9 – 19 pinový I/O konektor
10 – Indikátor stavu
11 – Držiak kapacitného senzoru
12 – Matica
13 – Keramická časť
14 – Tryska
Indikátor stavu:

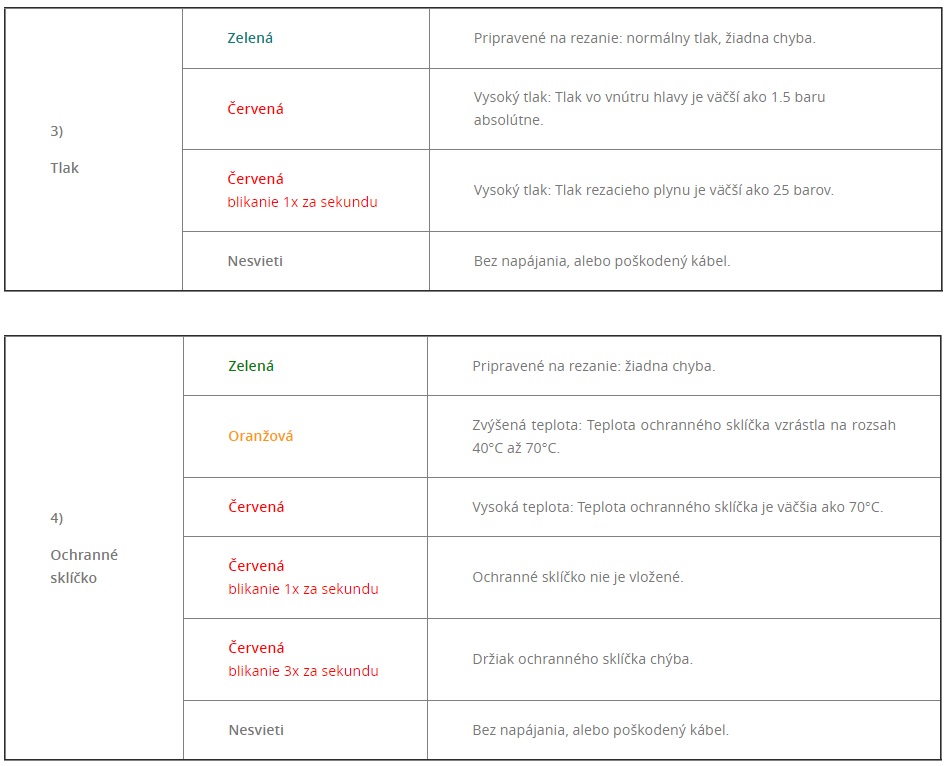

Na prednej strane rezacej hlavy sa nachádzajú štyri stavové kontrolky, ktoré signalizujú aktuálny stav rezacej hlavy. Význam jednotlivých kontroliek zľava doprava je nasledovný:
